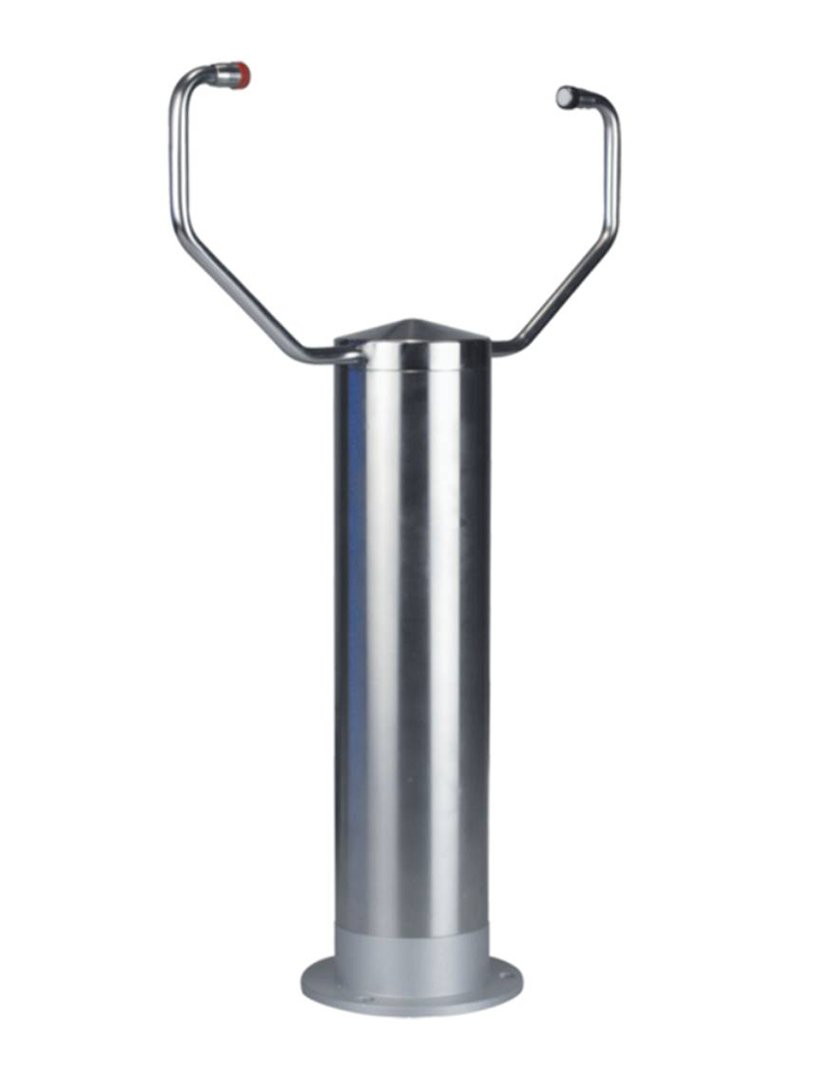

4.3866.0X.XXX 1D Ultrasonik Anemometre
- Akış vektörü
- Skalar akış hızı
- Akustik-gerçek sıcaklık
- Rüzgar hızının standart sapması
- Skalar hava akışının standart sapması
- Akustik-gerçek sıcaklığın standart sapması
- Kuvvetli ani rüzgarın akış hızı
Uygulama Alanları
- Trafik mühendisliği
- İç alan akış ölçümü
- Tüneller
- Borular
Diğer Seçenekler
-
Aksesuarlar
- 4.3800.90.000
Teknik Özellikler
|
Rüzgar Hızı |
|
|
Ölçüm Aralığı |
0 – 75 m/s |
|
Çözünürlük |
0.1 m/s |
|
Doğruluk |
± 0.1 m/s (<5 m/s) / ± %2 m/s (>5 m/s) |
|
Rüzgar Yönü |
|
|
Ölçüm Aralığı |
1 ya da 181 o |
|
Gerçek Sıcaklık |
|
|
Ölçüm Aralığı |
(-50) - (+80) oC |
|
Çözünürlük |
0.1 K |
|
Doğruluk |
± 0.5 K |
|
Dijital Veri Çıkış |
|
|
Arayüz |
RS485 / RS422 |
|
Veri İletişim Hızı |
1200 – 921600 Baud |
|
Veri Değerleri |
Anlık değerler, ortalama değerler |
|
Çıkış Ölçüm Aralığı |
10 milisaniyede 1 - 60 saniyede 1 |
|
Durum Sinyalleri |
Isıtma, mesafe hatası |
|
Analog Veri Çıkış |
|
|
Rüzgar Hızı |
0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
|
Akım Çıkışı |
Max. 400 |
|
Voltaj Çıkış |
Min. 4000 |
|
Çözünürlük |
16 bit |
|
Çalışma Gerilimi |
|
|
Elektronik |
8-42 V DC veya 12-28 V AC / 2.5W |
|
Isıtma |
24 V AC/DC, 40 W (tipik) |
|
Genel |
|
|
Bus Operasyonu |
98 sensöre kadar |
|
Elektrik Bağlantısı |
8 kanallı soketli bağlantı |
|
Montaj |
Montaj delikli plaka |
|
Gövde |
Paslanmaz çelik (V4A) AİSİ316Tİ |
|
Koruma Sınıfı |
IP 67 |
|
Ebatlar |
Ø 424 x 287 mm |
|
Ağırlık |
2.5 kg |
|
Ürün Kodu |
4.3866.00.340 |
4.3866.01.310 |
|
Dijital Veri Çıkışı |
||
|
Veri İletişim Hızı (baud) |
9600 |
9600 |
|
Duplex Modu |
Tam duplex |
Yarı duplex |
|
Data telegram |
VDT-Telegram (Telegram2) |
Bağımsız veri çıkışı yok |
|
Çıkış Ölçüm Aralığı |
10 (1 saniyede) |
- |
|
Analog Veri Çıkışı |
||
|
Tipi |
- |
3 x 4-20 mA |
