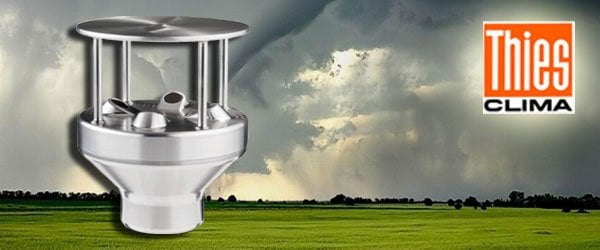

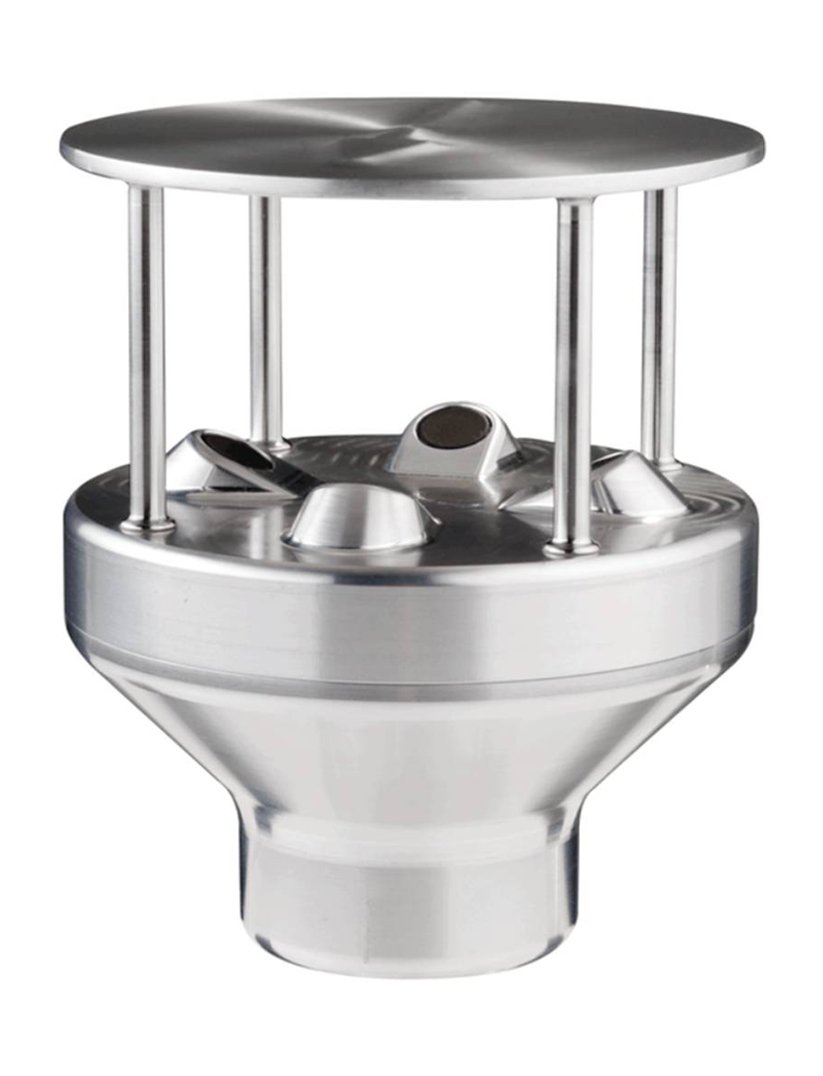

4.388X.XX.XXX WP Ultrasonik Anemometre
4.388X.XX.XXX WP Ultrasonik Anemometre, sert iklim koşullarında kullanılmak üzere geliştirilmiştir ve kompakt yapısı ve hafifiliği sayesinde rüzgar enerjisi santralleri için idealdir. Seri ya da analog veri çıkışı, anlık değer ya da belirlenen bir aralıkta ortalama değer olarak ayarlanabilir.
Cihaz, gerektiğinde, kirtik ortam sıcaklıklarında otomatik olarak ısıtılmaktadır. Bu şekilde donma nedeniyle cihaz arızası riski minimize edilmiştir. Gövde komponentlerinin yanı sıra ultrasonik güç çeviriciler de ısıtılmaktadır.
Uygulama Alanları
- Rüzgar enerjisi santralleri
- Sert iklim koşulları
Modeller
- 4.3880.00.000 Analog çıkış, 1 inch çapında direk üstüne montaj, 0.9 kg ağırlık
- 4.3881.00.000 Analog çıkış, 1.5 inch çapında direk üstüne montaj, 1.1 kg ağırlık
- 4.3880.00.001 Modbus çıkış, 1 inch çapında direk üstüne montaj, 0.9 kg ağırlık
- 4.3881.00.001 Modbus çıkış, 1.5 inch çapında direk üstüne montaj, 1.1 kg ağırlık
Aksesuarlar
- 50775x
|
Rüzgar Hızı |
|
|
Ölçüm Aralığı |
0 – 75 m/s |
|
Çözünürlük |
0.1 m/s (standart), 0.01 m/s (kullanıcı tanımlı) |
|
Doğruluk |
± 0.2 m/s (< 5 m/s) / ± %2 m/s (5-50 m/s) |
|
Rüzgar Yönü |
|
|
Ölçüm Aralığı |
0 - 360 o |
|
Çözünürlük |
1o (standart), <1o (kullanıcı tanımlı) |
|
Doğruluk |
± 2o (2m/s < Rüzgar hızı <50m/s) |
|
Gerçek Sıcaklık |
|
|
Ölçüm Aralığı |
(-40) - (+70) oC |
|
Çözünürlük |
0.1 K |
|
Dijital Veri Çıkış |
|
|
Arayüz |
RS485 / RS422 |
|
Veri İletişim Hızı |
1200 – 921600 Baud |
|
Veri Değerleri |
Anlık değerler, ortalama değerler |
|
Çıkış Ölçüm Aralığı |
100 milisaniyede 1 - 50 saniyede 1 |
|
Durum Sinyalleri |
Isıtma, ölçüm kısmı hatası, ölçüm kısmı sıcaklığı |
|
Protokol |
ASCII, MODBUS RTU, NMEA WV |
|
Analog Veri Çıkış |
|
|
Rüzgar Hızı |
0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
|
Akım Çıkışı |
Max. 500 |
|
Rüzgar Yönü |
0-20 mA, 4-20 mA, 0-10 V, 2-10 V |
|
Voltaj Çıkış |
Min. 50000 |
|
Çözünürlük |
16 bit |
|
Çalışma Gerilimi |
|
|
Elektronik |
8-40 V DC veya 12-28 V AC / 2.5W |
|
Isıtma |
24 V AC/DC, 100 W (tipik) |
|
Isıtma |
|
|
Isıtılan Komponentler |
Taban plaka, muhafaza plaka, bağlantı boruları, ultrasonik güç çeviriciler |
|
Genel |
|
|
Bus Operasyonu |
98 sensöre kadar |
|
Elektrik Bağlantısı |
8 kanallı soketli bağlantı |
|
Gövde |
Denizsuyu geçirmez, paslanmaz çelik (V4A), alüminyum |
|
Koruma Sınıfı |
IP 67 |
|
Ebatlar |
Ø 100 x 120 mm |
