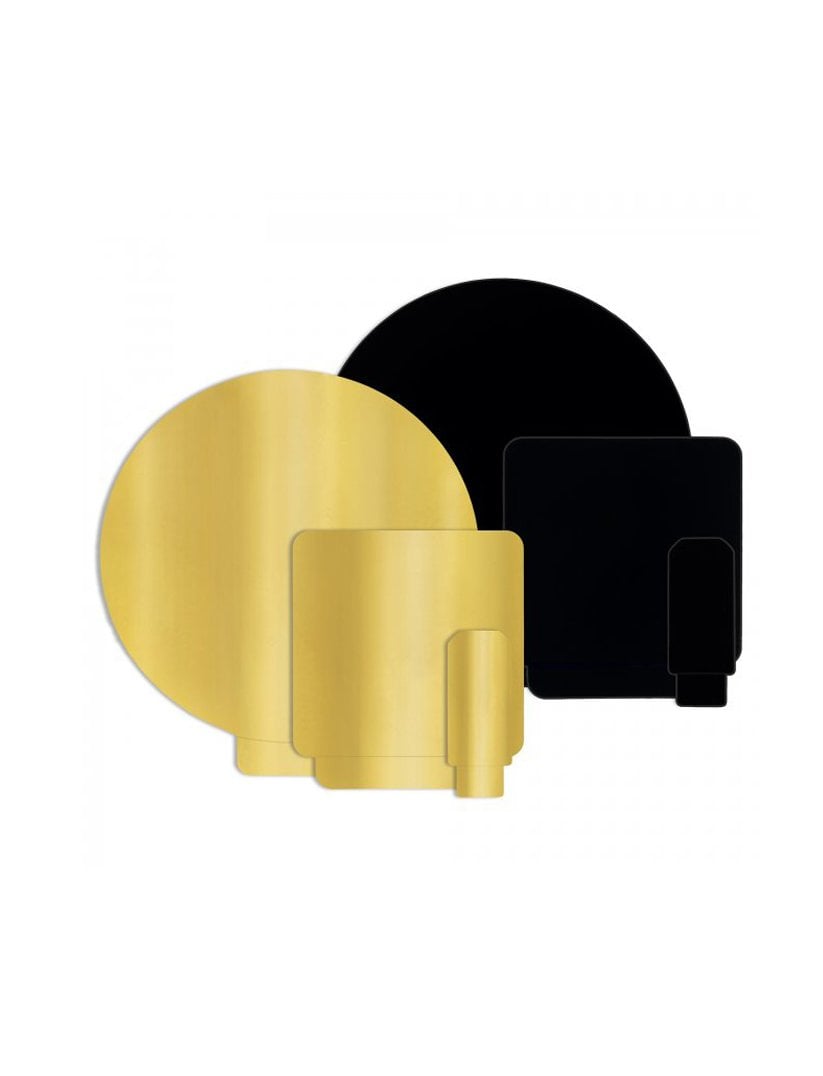

BLK-GLD Isı Akısı Ölçüm Etiketleri
Isı akısı ölçümü, termal enerjiyi içeren süreçler hakkında bilgi edinmek için güçlü bir araçtır. Isı akısı kondüktif, konvektif ve ışınım akısından oluşur. Isı akısını ölçerken, kullanıcılar yalnızca ışınımsal veya yalnızca konvektif ısı akısını ölçmek isterse ısı akısı sensörleri ile birlikte kullanılmak üzere tasarlanmış BLK – GLD etiketleri ile bu mümkündür. BLK siyah absorbant etiketler tüm radyasyonu emer ve hem radyasyon hem de konvektif ısı akışına duyarlıdır, GLD altın yansıtıcı etiketler ise tüm radyasyonu yansıtır ve yalnızca konvektif ısı akışına duyarlıdır. İki ayrı ısı akısı sensörüne uygulanan BLK ve GLD'nin birleştirilmesi, ışınımsal ısı akışının ölçülmesine imkan tanır:
Isı Akısı (ışınım + konveksiyon) = Isı Akısı BLK
Isı Akısı (konveksiyon) = Isı Akısı GLD
Isı Akısı (ışınım/radyasyon) = Isı Akısı BLK – Isı Akısı GLD
BLK – GLD etiketleri kullanıcı tarafından uygulanmak üzere tasarlanmıştır, ancak isteğe bağlı olarak fabrikada önceden de uygulanabilir. Bir ısı akısı sensörünü etiket ile kullanmak sensörün hassasiyetini değiştirmez, bu nedenle ek kalibrasyon gerekmez. Isı akısı sensörlerimizin arkasındaki güvenilir ölçüm teknolojisini sayesinde, konvektif ve ışınım ısı akısını ayırmak oldukça kolaydır.
BLK – GLD etiketlerinin çalışma prensibi: BLK absorbif etiketlerle donatılmış sensörler tüm radyasyonu emerken, GLD yansıtıcı etiketler tüm radyasyonu yansıtır. Her iki etiket de konvektif ısı akışına duyarlıdır.
- Konvektif ve ışınım (radyasyon) ısı akısı ölçümleri
|
Ölçülen Değer |
Konvektif ve/veya ışınım ısı akısı |
|
BLK Etiket |
|
|
Ölçülen Değer |
Konvektif ve ışınım ısı akısı |
|
Spektral Ölçüm Aralığı (UV-VIS-NIR-FIR) |
250 - 10000 x 10-9 m |
|
Apsorbsiyon Değeri |
> %95 |
|
Nominal Sıcaklık Aralığı (Sürekli Kullanım) |
(-40) - (+260) oC |
|
Nominal Sıcaklık Aralığı (Kısa Süreli Kullanım) |
(-40) - (+150) oC |
|
GLD Etiket |
|
|
Ölçülen Değer |
Konvektif ısı akısı |
|
Spektral Ölçüm Aralığı (NIR-FIR) |
700 - 10000 x 10-9 m |
|
Yansıtma Değeri |
> %95 |
|
Spektral Ölçüm Aralığı (VIS) |
400 - 700 x 10-9 m |
|
Yansıtma Değeri |
> %80 |
|
Solar Apsorbsiyon Değeri |
< %20 |
|
Nominal Sıcaklık Aralığı (Sürekli Kullanım) |
(-185) - (+260) oC |
|
Nominal Sıcaklık Aralığı (Kısa Süreli Kullanım) |
(-185) - (+150) oC |
|
BLK – GLD Etiketlerin Kullanımı |
|
|
Sensör Hassasiyeti Üzerindeki Etkisi |
İhmal edilebilir seviyede |
|
Etiketlerin Uygulanması |
Kullanıcı tarafından uygulanabilir ya da yapıştırılmış şekilde satın alınabilir |
|
Modeller |
|
|
BLK-5050 |
FHF04(SC) ile kullanılır |
|
GLD-5050 |
FHF04(SC) ile kullanılır |
|
BLK-3015 |
FHF03 ile kullanılır |
|
GLD-3015 |
FHF03 ile kullanılır |
|
BLK-80 |
HFP01 ile kullanılır |
|
GLD-80 |
HFP01 ile kullanılır |
