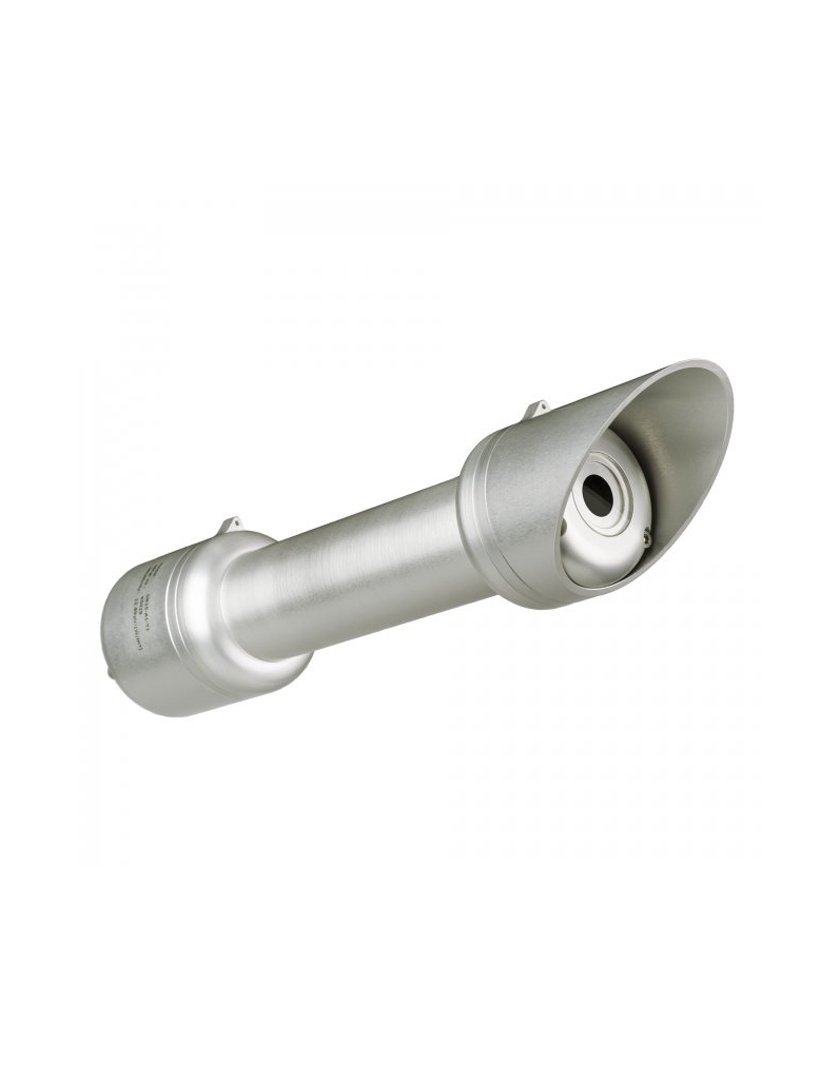

DR15-A1 Class B Analog Pirhelyometre
DR15-A1, Class B sınıfı analog bir pirhelyometredir. DR15-A1, 5 ° tam görüş alanından bir düzlem yüzey tarafından alınan solar radyasyonunun yüksek doğrulukta ölçümlerinde uygulanır. W/m² olarak ifade edilen bu miktar, "doğrudan” güneş radyasyonu veya DNI (doğrudan normal ışınım) olarak adlandırılır. İki eksenli bir izleyici kullanarak aleti güneşe dönük tutmak gerekir.
Pirhelyometre, hassas bir zemine ve cilalı kuvars pencereye, kompakt boyutlu bir kolimasyonlu tüpe ve siyah kaplamalı yüzeye sahip bir termopil sensörüne sahiptir. DR15-A1, milivolt cinsinden analog çıkış sunar. Doğrudan yaygın olarak kullanılan veri kayıt sistemlerine bağlanabilir. Ön camın ısıtılmasıyla yüksek veri kullanılabilirliği elde edilir. Bu, çok düşük bir güç tüketiminde çiy ve don oluşumunu engeller: DR15'in penceresini çiy ve dondan korumak için sadece 1 W'a ihtiyacı vardır.
Uygulama Alanları
- Solar enerji araştırma
- Solar kaynakların değerlendirme
- Meteorolojik Networkler
- Çiylenme ve kırağı oluşan ortamlar
Pirhelyometre, güneşten doğrudan gelen güneş radyasyonunu ölçmek için kullanılan alettir.
|
Ölçülen Değer |
Direkt solar radyasyon |
|
ISO Sınıfı |
Spectrally Flat Class B |
|
Kalibrasyon Belirsizliği |
< %1.2 (k=2) |
|
Isıtma |
Dahildir |
|
Isıtıcı |
1 W (12VDC) |
|
Yanıt Süresi (%95) |
4 saniye |
|
Tam görüş açısı |
5 o |
|
Eğim açısı |
1 o |
|
Sıfır Ofset |
< ± 1 W/m2 |
|
Kalibrasyon İzlenebilirliği |
WRR |
|
Spektral Ölçüm Aralığı |
200 – 4000 nm |
|
Çalışma Koşulları |
(-40) - (+80) oC |
|
Sıcaklık Yanıtı |
< ± % 1 ((-10) - (+40) oC) |
|
Kalibrasyon Sertifikası |
Dahildir |
|
Sıcaklık Yanıt Testi |
- |
|
Kablo Uzunluğu |
5 m |
