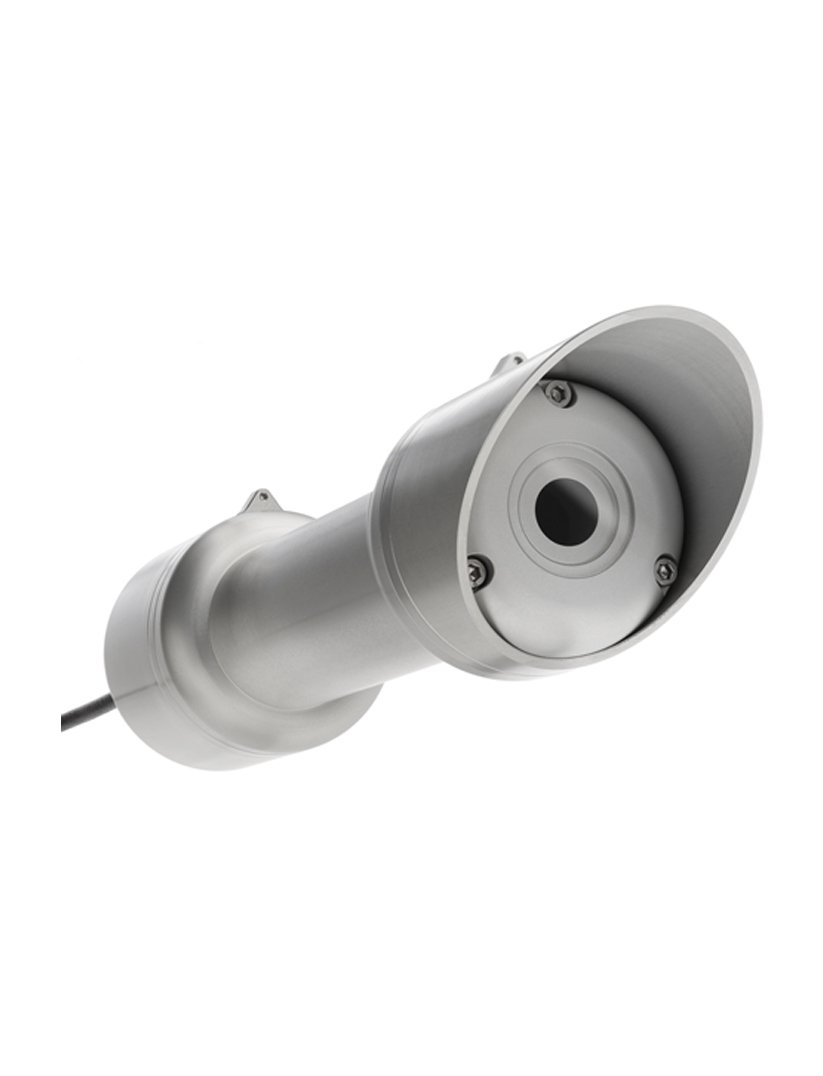

DR30-D1 Class A Dijital Pirhelyometre
DR30-D1, en yüksek doğruluk ve en yüksek veri kullanılabilirliğini sunan ve düşük ofsetlerde cam ısıtma özelliğine sahip tamamen dijital Class A tipi bir pirhelyometredir. Aynı ısıtma gücünde, ısıtma 4 kat daha düşük ofsetle 4 faktör ile iyileştirilmiştir. DR30 ayrıca yerleşik eğim ve nem sensörleri sunar. Bir düzlem yüzey tarafından alınan güneş ışınımının 5 ° tam görüş alanından yüksek doğrulukta ölçümünde uygulanır. W/m² olarak ifade edilen bu miktar, "doğrudan” güneş radyasyonu veya DNI (doğrudan normal ışınım) olarak adlandırılır. İki eksenli bir izleyici kullanarak cihazı güneşe dönük tutmak gerekir.
Uygulama Alanları
- Solar enerji araştırma
- Solar kaynakların değerlendirme
- Meteorolojik Networkler
- Çiylenme ve kırağı oluşan ortamlar
Pirhelyometre, güneşten doğrudan gelen güneş radyasyonunu ölçmek için kullanılan alettir.
|
Ölçülen Değer |
Direkt solar radyasyon, sensör tilt açısı |
|
ISO Sınıfı |
Spectrally Flat Class A |
|
Kalibrasyon Belirsizliği |
< %1.2 (k=2) |
|
Eğim Ölçüm Belirsizliği |
± 1o (0 - 180 o) |
|
Isıtma |
Dahildir |
|
Yanıt Süresi (%95) |
4 saniye |
|
Tam görüş açısı |
5 o |
|
Eğim açısı |
1 o |
|
Güç Tüketimi (standart) |
2 W |
|
Güç Tüketimi (düşük mod) |
0.1 W |
|
Sıfır Ofset |
< ± 1 W/m2 |
|
Kalibrasyon İzlenebilirliği |
WRR |
|
Spektral Ölçüm Aralığı |
200 – 4000 nm |
|
Çalışma Koşulları |
(-40) - (+80) oC |
|
Sıcaklık Yanıtı |
< ± %0.4 ((-30) - (+50) oC) |
|
Sıcaklık Yanıt Testi |
Rapor mevcuttur |
|
Eğim Sensör Testi |
Rapor mevcuttur |
|
Çalışma Gerilimi |
7 – 30 VDC |
|
Standart Kablo Uzunluğu |
5 m |
|
Dijital Çıkış |
W/m2 (Işınım), oC (Cihaz gövde sıcaklığı), (o) Eğim açısı, % (Nem), mA (Isıtıcı akımı) |
|
İletişim Protokolü |
Modbus RS485 (2 tel) |
|
İletim Modu |
RTU |
