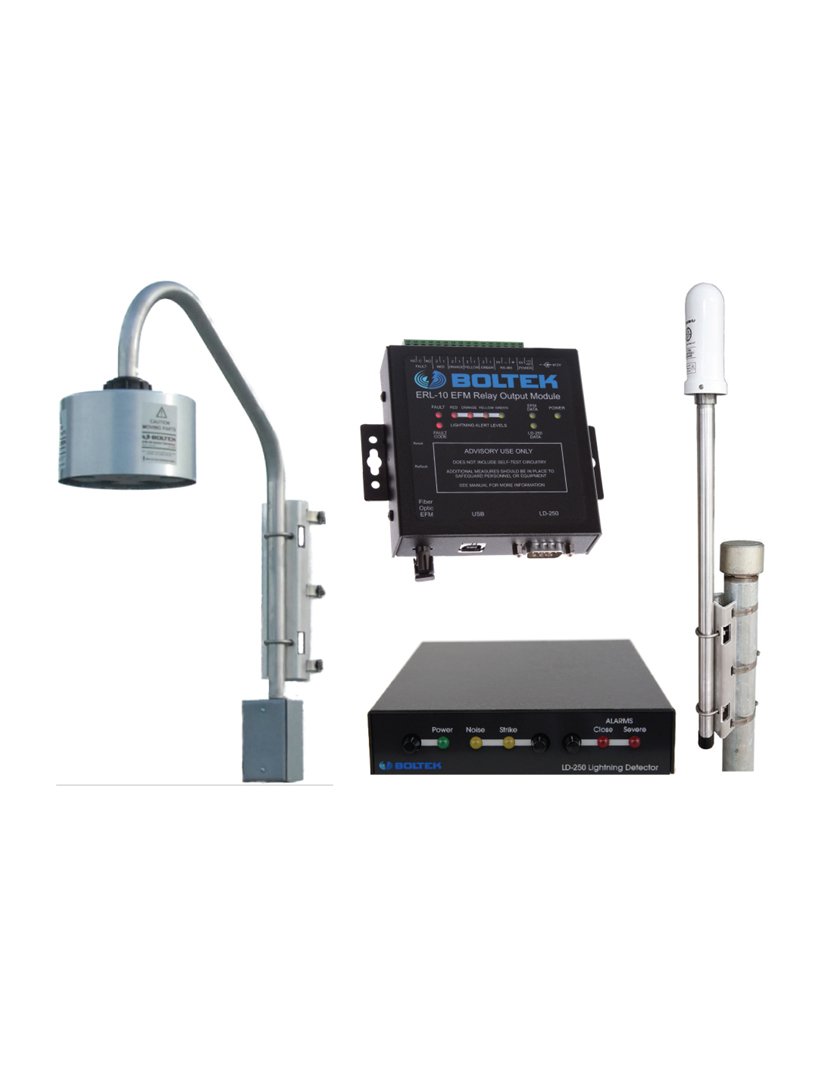

ERL10-KIT2 Kısa Mesafe Yıldırım Tespit Sistemi
ERL-10 veriyi EFM-100 kısa mesafe (<32km) sensörü ve LD-250 uzun mesafe yıldırım dedektöründen alır. ERL-10 yıldırımları gözler ve yıldırım tespit ettiğinde röle çıkışlarını aktive eder. Kırmızı, turuncu ve sarı alarm seviyeleri olmak üzere 3 farklı alarm tanımlanabilir. Belirtilen zaman periyodunda yıldırım tespit edilmemesi durumunda yeşil yıldırım yok durumu gözlenir.
ERL-10 ilk açıldığında, yıldırım olup olmadığını kontrol için araştırma modu devreye girer. Yıldırımsız geçen belirli bir süreden sonra (değiştirilebilir ama genel olarak 10-20 dakikadır) sistem yıldırım yok durumuna geçer. Yeşil renkteki yıldırım yok ışığı yanar ve yıldırım yok röle çıkışları aktive olur.
Sistemde ayrıca çakışma modu mevcuttur. Çakışma modu devreye alındığında, alarmın devreye girmesi için, yıldırımın hem EFM-100 hem de LD-250 tarafından tespit edilmesi gerekmektedir. Bu sayede EFM-100 sensörü yakınındaki canlılar sebebiyle oluşabilecek yanlış alarmların önüne geçilebilir. Çakışma modu sadece EFM-100’ün menzili (0-32 km) içinde uygulanabilir.
ERL-10 Durum Gözlem yazılımı (dahildir) sistemin durumunu geriye sayım sayıcıları görüntüler. Yıldırım yok durumuna geçene kadar geriye sayım sayıcıları kalan süreyi gösterir. Yazılım içerisinde grafiksel gösterim de mevcuttur.
Özellikler
- 1, 2 ya da 3 alarm seviyesi (Kırmızı, kırmızı/sarı, kırmızı/turuncu/sarı)
- Risk yok (Yeşil)
- Tamamiyle konfigüre edilebilir alarm mesafeleri, süreleri ve yüksek elektrik alan seviyeleri
- 32 km mesafe (64 km’ye uzatılabilir)
- Çakışma modu, yanlış alarmların önüne geçer
- Hata çıkışı, sistemin durumunu gösterir
- Durum izleme yazılımı, mevcut alarm durumunu ve risk yok haline kadar süreyi dakika:saniye olarak gösterir.
- Konfigürasyon ve/veya durum izleme yazılımı için USB port
- Uzağa monte EFM-100 sensörü için sensör ve ERL-10 arasında opsiyonel fiber optik bağlantı
Sistem İçeriği
ERL-10 Parçaları:
- ERL-10 Çıkış Röle Modülü
- A/B USB Kablo
- RS485 Kablo (3 tel)
- 220V AC güç ünitesi
- DIN rail clip
- Windows için durum izleme yazılımı
EFM-100C Parçaları:
- EFM-100 Kısa Dalga Tespit Cihazı
- EFA-21 güç/veri modülü
- 6x kısıtıcılı fiş
- 30 metrelik güç/veri Cat6 kablo
- A/B USB kablo
- 220V AC güç ünitesi
- Topraklama kablosu
- EFA-21 modülü için DIN rail clip
- Windows için EFM-100 yazılım
LD-250 Parçaları :
- LD-250 Uzun Mesafe Tespit Cihazı
- ANT-2 Yıldırım Sensörü
- ANT-2 direk montaj aparatları
- 30 metre Cat6 anten kablosu
- 220V AC Güç Ünitesi
- DB9 Seri kablo
- Windows için NexStorm Lite Yazılım
ERL-10
|
Alarmlar |
|
|
Alarm Seviyesi Adedi |
1,2 ya da 3 (konfigüre edilebilir) |
|
Konfigüre edilebilir tüm seviyeler |
Yıldırım mesafesi 0-32 km (LD250 ile 0-64 km), Yüksek elektrik alanı (-20) – (+20) kV/m |
|
LED Göstergeler |
|
|
Güç (Yeşil) |
Açık iken yanar |
|
EFM Verisi (Yeşil) |
EFM verisi geldiğinde yanıp söner |
|
LD-250 Verisi (Yeşil) |
LD-250 verisi geldiğinde yanıp söner |
|
Hata (Kırmızı) |
Bir sensör ya da modül hatası tespit edildiğinde yanar |
|
Hata Kodu (Kırmızı) |
Aktif hata kodu yanıp söner |
|
Yıldırım Yok (Yeşil) |
Yıldırım yok ise yanar |
|
Sarı Alarm (Sarı) |
Sarı alarm için tanımlı bölgede yıldırım var ise yanar |
|
Turuncu Alarm (Turuncu) |
Turuncu alarm için tanımlı bölgede yıldırım var ise yanar |
|
Kırmızı Alarm (Kırmızı) |
Kırmızı alarm için tanımlı bölgede yıldırım var ise yanar |
|
Hata Kodları |
|
|
0 |
ERL-10 işlemci hatası |
|
1 |
EFM verisi yok |
|
2 |
LD-250 verisi yok |
|
3 |
EFM rotor hatası |
|
4 |
EFM selftest hatası (sadece EFM-200) |
|
5 |
EFM Sözdizimi hatası |
|
6 |
EFM sağlama toplamı hatası |
|
7 |
EFM bilinmeyen hata |
|
8 |
Güvenlik zamanlayıcısı reset |
|
9 |
Konfigürasyon hatası |
|
10 |
LD-250 sözdizimi hatası |
|
11 |
LD-250 sağlama toplamı hatası |
|
12 |
LD-250 bilinmeyen hata |
|
İletişim |
|
|
ERL-10 Konfigürasyon Yazılımı |
Dahildir |
|
ERl-10 Durum Gösterge Yazılımı |
Dahildir |
|
İşletim Sistemi |
Microsoft Windows |
|
Röle Çıkışı |
|
|
Kırmızı Alarm |
Katıhal röle 80VDC/57VAC/2A konfigüre edilebilir NO/NC |
|
Turuncu Alarm |
Katıhal röle 80VDC/57VAC/2A konfigüre edilebilir NO/NC |
|
Sarı Alarm |
Katıhal röle 80VDC/57VAC/2A konfigüre edilebilir NO/NC |
|
Yıldırım Yok |
Katıhal röle 80VDC/57VAC/2A konfigüre edilebilir NO/NC |
|
Hata |
SPDT röle 250VAC/8A, 30VDC/5A NO/NC bağlantıları ile |
|
Güç |
|
|
Konnektör |
2.1mm / 5.5mm koaksiyal |
|
Gerilim |
11.5 VDC – 14 VDC |
|
Güç Tüketimi |
4W |
|
Kaynak |
100-240 VAC |
|
Muhafaza |
|
|
Malzeme |
Alüminyum |
|
IP Sınıfı |
IP 20 |
|
Boyutlar |
100 x 114 x 28 mm |
|
Çevresel |
|
|
Çalışma Sıcaklığı |
(-40) - (+60) oC |
|
Çalışma Nem |
% 0-99, yoğuşmasız |
|
Onaylar |
CE, FCC, cULus, C-tick |
|
Sipariş Kodu |
|
|
ERL10-KIT1-220V-100FT |
ERL-10/EFM-100 220 VAC |
|
ERL10-KIT2-220V-100FT |
ERL-10/EFM-100/LD-250 220 VAC |
EFM-100
|
Alarmlar |
|
|
Yüksek Alan Alarmları |
2 konfigüre edilebilir seviye (Kırmızı, Sarı) |
|
Yıldırım Mesafesi |
0-38 km |
|
Elektrik Alan Mesafesi |
(-20) – (+20) kV/m |
|
Tipik İlgi Alan Mesafesi |
(-5) – (+5) kV/m |
|
Doğruluk |
%5 ± 0.05 kV/m |
|
Yanıt Süresi |
0.1 saniye |
|
Yazılım Göstergelerı |
|
|
Yıldırım Yok (Yeşil) |
Yıldırım yok ise ve elektrik alan seviyeleri ayarlanmış alarm seviyelerinden düşük ise yanar. |
|
Yüksek Alan Alarmı (Sarı) |
Elektrik alan seviyesi, ayarlanmış yüksek alarm seviyesinin üzerinde ve ayarlanmış çok yüksek alarm seviyesinin altında ise yanar. |
|
Çok Yüksek Alan Alarmı (Kırmızı) |
Elektrik alan seviyesi, ayarlanmış çok yüksek alarm seviyesinin üzerinde ise yanar. |
|
Yıldırım (Mor) |
Yıldırım tespit edildiğinde yanar |
|
Yazılım |
|
|
İşletme Sistemi |
Microsoft Windows |
|
İletişim |
|
|
Veri Portu |
RS-232 (RS-485 seçeneği mevcuttur) |
|
RS-232 Formatı |
Sınırlı ASCII 9600 Baud, 8N1 |
|
Çözünürlük |
Dijital çıkış 0.01 kV/m, analog çıkış sonsuz |
|
Analog Veri |
Her 1 kV/m için 1 V fark |
|
EFM Veri Bağlantısı |
62.5/125 Multimod ST fiber optik |
|
Güç |
|
|
Konnektör |
2.1mm / 5.5mm koaksiyal |
|
DC Güç Kaynağı |
11.5 VDC – 14 VDC, 0.5 A |
|
AC Güç Kaynağı |
120-240 VAC |
|
Güç Tüketimi |
4W |
|
Muhafaza |
|
|
Malzeme |
Alüminyum |
|
IP Sınıfı |
IP 20 |
|
Boyutlar |
17cm çap x 13 cm |
|
Ağırlık |
1 kg |
|
Çevresel |
|
|
Çalışma Sıcaklığı |
(-40) - (+60) oC |
|
Çalışma Nem |
% 0-99, yoğuşmasız |
|
Onaylar |
CE, FCC, cULus, C-tick |
|
Sipariş Kodu |
|
|
EFM100-220V-100FT Kit |
EFM-100 220 VAC 50-60Hz, 30m kablo |
LD-250
|
Donanım Spesifikasyonları |
|
|
Güç Ünitesi |
11.8 – 18 V DC, 0.8 amper |
|
AC Adaptör |
220 VAC 50 Hz |
|
RS232 Port |
9600 Baud, 8 bit, 1 stop bit, kutup yok |
|
USB Kablolu Anten |
Standart Boltek yıldırım detektör anteni (StormTracker uyumlu) |
|
Anten Kablosu |
15 metre standart CAT5 network kablosu, seçenekler mevcuttur |
|
GPS/Pusula Port |
NMEA standart 4800 Baud, 8 bit, 1 stop bit, kutup yok |
|
GPS Kodu |
$GPRMC |
|
Pusula Kodu |
$HCHDM |
|
RS232 Veri Formatı |
ASCII, NMEA stili veri kodları, GPS/pusula passed through |
|
Boyutlar |
123x178x29mm (LD250) / 38x51x94mm (Anten) |
|
Ağırlık |
375 gram (LD250) / 200 gram (Anten) |
|
Yazılım Spesifikasyonları |
|
|
İşletim Sistemi |
Windows |
|
COM Portlar |
COM1, COM2, COM3, COM4 |
|
Gösterge Mesafeleri |
160, 320, 480 km |
|
Şiddetli Fırtına Alarm Ayarı |
0-999 yıldırım / dakika |
|
Yakın Alarm Ayarı |
0-480 km |
