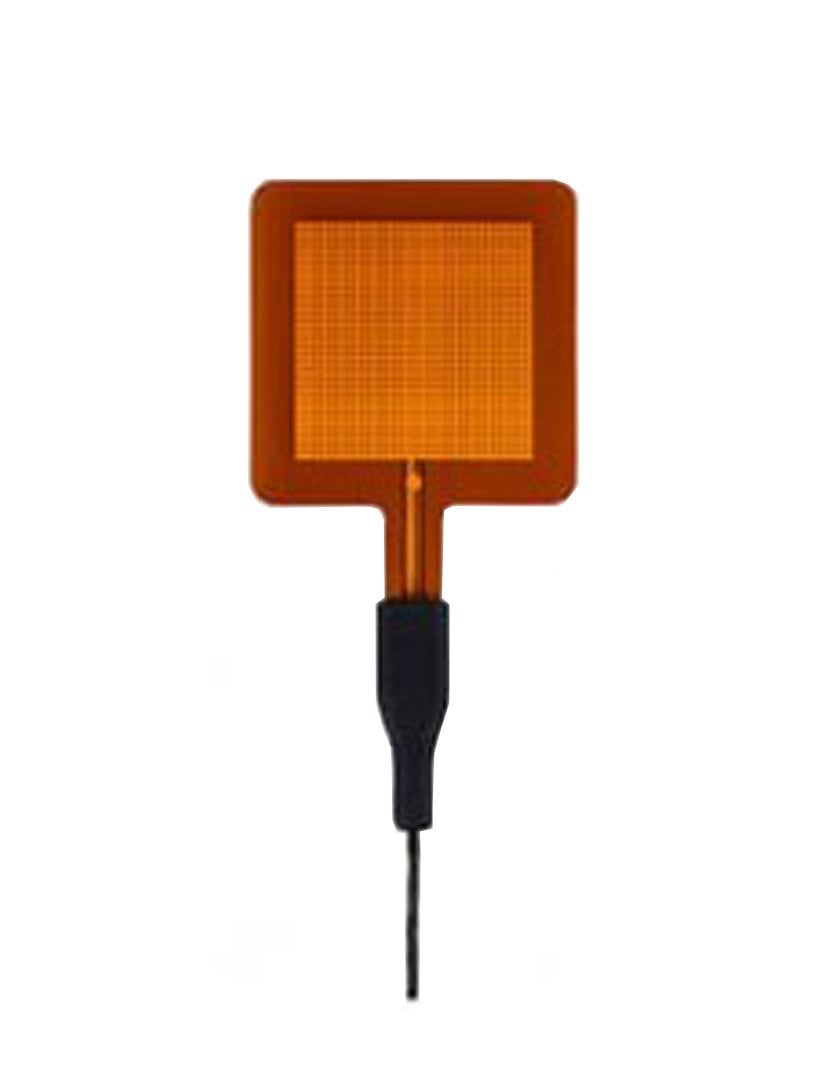

FHF05-50x50 Isı Akısı Sensörü
FHF05-50x50, genel maksatlı kullanıma uygun bir ısı akısı sensörüdür. FHF05, ince, esnek ve çok yönlüdür. FHF05, dahil edildiği veya üzerine monte edildiği nesneden geçen ısı akısını W/m2 olarak ölçer. FHF05’teki sensör termopil tipidir. Bu termopil, FHF05'in esnek gövdesindeki sıcaklık farkını ölçer. A tipi T termokupl da entegre edilmiştir. Termopil ve termokupl pasif sensörlerdir; güce ihtiyaç duymazlar.
Sensörü kaplayan iletken bir tabaka oluşturan çoklu küçük termal yayıcılar, ölçümün termal iletkenlik bağımlılığını azaltmaya yardımcı olur. Entegre yayıcıları ile FHF05'in hassasiyeti çevresel etikilerden etkilenmez. Benzer sensörlerin birçoğunda termal yayıcı yoktur. Sensörün etrafındaki pasif koruma alanı, kenar etkilerinden kaynaklanan ölçüm hatalarını azaltır ve montaj için de kullanılır.
Sensörü kaplayan iletken bir tabaka oluşturan çoklu küçük termal yayıcılar, ölçümün termal iletkenlik bağımlılığını azaltmaya yardımcı olur. Entegre yayıcıları ile FHF05'in hassasiyeti çevresinden bağımsızdır. Birçok rakip sensörde termal yayıcı yoktur. Sensörün etrafındaki pasif koruma alanı, kenar etkilerinden kaynaklanan ölçüm hatalarını azaltır ve montaj için de kullanılır.
FHF05'i kullanmak kolaydır, yaygın olarak kullanılan veri kayıt sistemlerine doğrudan bağlanabilir. W/m² cinsinden ısı akısı, FHF05’in voltaj çıkış değerinin hassasiyete bölünmesiyle hesaplanır. FHF05 hassasiyet değeri ürün sertifikasında yer alır. Gerilim azaltma işlevi görebilecek bir bağlantı bloğu ve nemin içeri girmemesi için her iki tarafta muhafazalı koruyucu kapaklarla donatılmış FHF05'in çok sağlam ve kararlı olduğu kanıtlanmıştır.
FHF05 kalibrasyonu uluslararası standartlara göre izlenebilir. Fabrika kalibrasyon yöntemi, önerilen ASTM C1130 - 21 uygulamasını takip eder.
Enerji taşınımı / ısı akısını detaylı olarak incelemek için, radyasyonu emen siyah BLK etiket ve radyasyonu yansıtan gold GLD etiket kullanılabilir. BLK etiket ve GLD etiket kullanıcı tarafından sensöre kolaylıkla uygulanabilir.
- Genel ve deneysel ısı akısı ölçümleri
|
Ölçülen Değer |
Isı akısı, sıcaklık |
|
Dış Boyutlar (Koruma alanı dahil) |
(50 x 50) x 10-3 m |
|
Hassasiyet (nominal) |
13 x 10-6 V / (W/m2) |
|
Sıcaklık Sensörü |
T tipi termokupl |
|
Isı Yayıcılar |
Dahildir |
|
Nominal Eğme Yarıçapı |
≥ 7.5 x 10-3 m |
|
Kablo Üzerindeki Nominal Yük |
£ 1.6 kg |
|
Sensör Isı Direnci |
30 x 10-4 K / (W/m2) |
|
Sensör Kalınlığı |
0.4 x 10-3 m |
|
Kalibrasyon Belirsizliği |
± %5 (k=2) |
|
Nominal Sıcaklık Aralığı (Sürekli kullanım) |
(-70) - (+120) oC |
|
Nominal Sıcaklık Aralığı (Kısa Süreli kullanım) |
(-160) - (+150) oC |
|
IP Sınıfı |
IP 67 (Sürekli suya maruz kullanılamaz) |
|
Standart Kablo Uzunluğu |
2 metre |
|
Opsiyonlar |
Kablosuz, bağlantı bloksuz, 5 m ya da 10 m kablo, BLK ve/veya GLD etiket |
