FHF06-25x50 Isı Akısı Sensörü

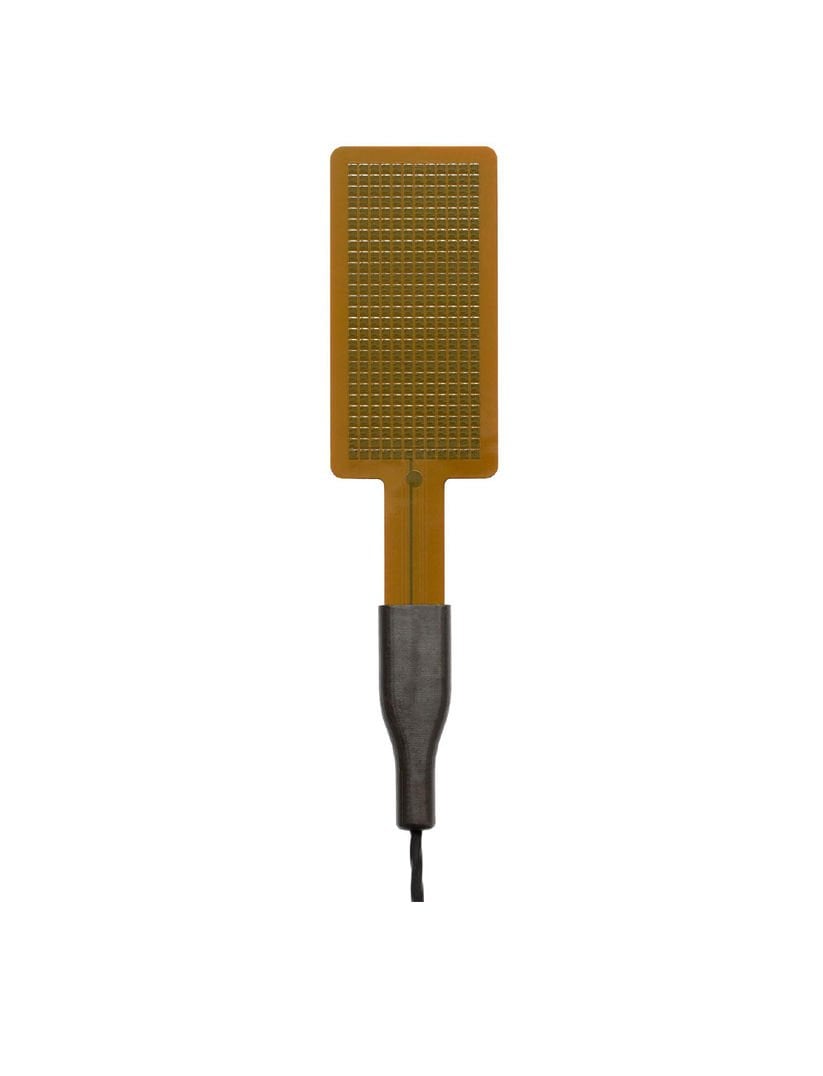

FHF06, yüksek sıcaklıklarda (250 °C'ye kadar) kullanım için geliştirilmiş bir ince tip ısı akısı sensörüdür. Sensör, ince, esnek ve çok yönlüdür: termal iletkenlik etkisini azaltmak için entegre bir sıcaklık sensörüne ve termal yayıcılara sahiptir. FHF06, (-70) ila (+250) °C sıcaklık aralığında sürekli kullanım için uygundur. FHF06, iletim (conduction), ışınım (radiation) ve konveksiyondan (convection) kaynaklanan ısı akısını ölçer.
FHF06, üzerine monte edildiği nesneden geçen ısı akışını W/m2 cinsinden ölçer. FHF06'daki sensör bir termopildir. Bu termopil, FHF06'nın esnek gövdesi boyunca sıcaklık farkını ölçer. Bir T tipi termokupl da FHF06 sensörüne entegre edilmiştir. Termopil ve termokupl pasif sensörlerdir; güç gerektirmezler.
FHF06 sensörünü kaplayan iletken bir tabaka oluşturan çok sayıda küçük termal yayıcı, ölçümün termal iletkenliğe bağlılığını azaltmaya yardımcı olur. Entegre yayıcıları ile FHF06'nın hassasiyeti bulunduğu çevresinden bağımsızdır. Birçok rakip sensörün termal yayıcıları yoktur. Sensörün etrafındaki pasif koruma alanı, kenar etkilerinden kaynaklanan ölçüm hatalarını azaltır ve montaj için de kullanılır.
FHF06'yı kullanmak kolaydır. Yaygın olarak kullanılan veri kayıt sistemlerine doğrudan bağlanabilir. W/m2 cinsinden ısı akısı, FHF06 voltaj çıkışının hassasiyete bölünmesiyle hesaplanır. FHF06 hassasiyeti herbir sensör için ayrı hazırlanan ürün sertifikasında yer alır. FHF06 uluslararası standartlarda izlenebilir bir kalibrasyona sahiptir. Fabrika kalibrasyon yöntemi, önerilen ASTM C1130 - 21 uygulamasını takip eder.
FHF06 benzersiz özelliklere ve avantajlara sahiptir:
• Sürekli kullanımda T = 250 °C'ye kadar yüksek sıcaklık dayanımı
• Esnek (bükülme yarıçapı ≥ 7,5 x 10-3 m)
• Düşük termal direnç
• Hızlı tepki süresi
• Geniş koruma alanı
• Entegre tip T termokupl, sensör ve kablo arasında gerilim azaltıcı olarak kullanılabilecek kablo ve bağlantı bloğu dahil sağlamlık IP koruma sınıfı: IP67 (dış mekan uygulamaları için gereklidir)
• Düşük termal iletkenlik bağımlılığı için entegre termal yayıcılar
- Genel ve deneysel ısı akısı ölçümleri
|
Ölçülen Değer |
Isı Akısı |
|
Ölçüm Aralığı |
(-20) – (+20) x 103 W/m2 |
|
Dış Boyutlar (Koruma alanı dahil) |
(25 x 50) x 10-3 m |
|
Hassasiyet (nominal) |
5 x 10-6 V / (W/m2) |
|
Sıcaklık Sensörü |
T tipi termokupl |
|
Isı Yayıcılar |
Dahildir |
|
Nominal Eğme Yarıçapı |
≥ 7.5 x 10-3 m |
|
Kablo Üzerindeki Nominal Yük |
£ 1.6 kg |
|
Sensör Isı Direnci |
12 x 10-4 K / (W/m2) |
|
Sensör Kalınlığı |
0.38 x 10-3 m |
|
Kalibrasyon Belirsizliği |
± %5 (k=2) |
|
Nominal Sıcaklık Aralığı (Sürekli kullanım) |
(-70) - (+250) oC |
|
Nominal Sıcaklık Aralığı (Kısa Süreli kullanım) |
(-160) - (+250) oC |
|
IP Sınıfı |
IP 67 (Sürekli suya maruz kullanılamaz) |
|
Standart Kablo Uzunluğu |
2 metre |
|
Opsiyonlar |
Kablosuz, bağlantı bloksuz, 5 m ya da 10 m kablo, |
