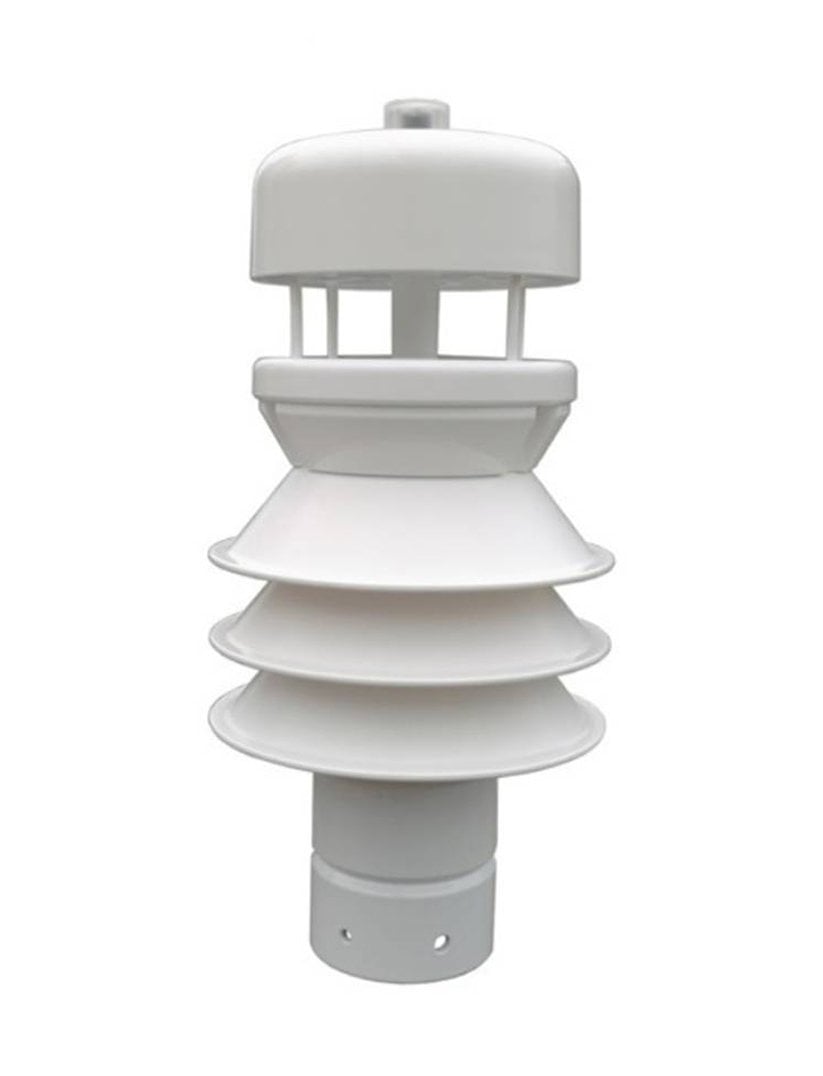

HY-WDC6E Ultrasonik Meteoroloji İstasyonu
Genel Bilgi
HY-WDC6E, rüzgar hızı, rüzgar yönü, sıcaklık, nem, basınç, yağış, güneş radyasyonu, UV radyasyonu, lux ışık ve partikül gibi aynı anda birden fazla meteoroloji parametrenin ölçümünü yapan bir mini meteoroloji istasyonudur. Yağış ölçümü, gelişmiş küçük 24 GHz Doppler radarı ile yapılmaktadır. benimser. Damlaların hız oranı, 24 GHz radar sistemi ile kaydedilir. Hız oranı ve damlaların boyutu karşılaştırıldığında, yağmur miktarı veya yoğunluğu kaydedilir. Yağmur/yağış türü (yağmur/kar/karla kaplı yağmur/donan yağmur/dolu) yağmurun hız oranı sayesinde belirlenir.
HY-WDC6E, yenilikçi teknoloji ve tasarımı sayesinde kompakt ve sağlam bir gövde yapısına sahiptir. Kurulum sonrası bakım ve kalibrasyon yapmaya gerek yoktur. Agrometeorolojik Sisteme entegre edilmeye çok uygundur. HY-WDC6E, ASA olarak da bilinen, yüksek dış hava koşullarına sahip kalıplanmış termoplastikten yapılmıştır. ASA, güneşin UV ışınlarına, dona, ısıya ve her türlü iklim koşuluna dayanıklıdır.
Uygulama Alanları
- Evler için meteoroloji istasyonu
- Tarım arazileri için meteorolojik ölçüm
- Vinçler için rüzgar hız ve yön ölçümü
- Akıllı şehir uygulamaları için meteoroloji istasyonu networkü
Teknik Özellikler
|
Rüzgar Hızı |
|
|
Ölçüm Aralığı |
0 – 40 m/s |
|
Doğruluk |
± % 5 |
|
Çözünürlük |
0.1 m/s |
|
Rüzgar Yönü |
|
|
Ölçüm Aralığı |
0 - 359° |
|
Doğruluk |
± 3° |
|
Çözünürlük |
1° |
|
Sıcaklık |
|
|
Ölçüm Aralığı |
(-40) - (+80) °C |
|
Doğruluk |
± 0.5 °C |
|
Çözünürlük |
0.1 °C |
|
Nem |
|
|
Ölçüm Aralığı |
% 0 - 100 |
|
Doğruluk |
± % 5 |
|
Çözünürlük |
% 1 |
|
Basınç |
|
|
Ölçüm Aralığı |
150 – 1100 hPa |
|
Doğruluk |
± 1 hPa |
|
Çözünürlük |
0.1 hPa |
|
Yağış Miktarı |
|
|
Ölçüm Aralığı |
0 – 100 mm/hr |
|
Doğruluk |
± % 10 |
|
Çözünürlük |
0.01 mm |
|
Solar Radyasyon |
|
|
Ölçüm Aralığı |
0 – 2000 W/m² |
|
Doğruluk |
± % 5 |
|
Çözünürlük |
0.1 W/m² |
|
UV Radyasyon |
|
|
Ölçüm Aralığı |
0 – 2000 W/m² |
|
Doğruluk |
± % 5 |
|
Çözünürlük |
0.1 W/m² |
|
Lux Işık Ölçümü |
|
|
Ölçüm Aralığı |
0 – 200 Klux |
|
Doğruluk |
± % 5 |
|
Çözünürlük |
0.1 lux |
|
Partikül Metre (PM 1.0 / PM 2.5 / PM10) |
|
|
Ölçüm Aralığı |
0 – 500 µg/m3 |
|
Doğruluk |
± % 10 |
|
Çözünürlük |
1 µg/m3 |
|
Genel |
|
|
Sinyal Çıkışı |
RS-232, RS-485, SDI-12 |
|
Baud Rate |
4800 - 19200 |
|
İletişim Protokolü |
Modbus-RTU, NMEA-0183, SDI-12 |
|
Çıkış Frekansı |
1 Hz |
|
Koruma Sınıfı |
IP 65 |
|
Çalışma Şartları |
(-40) - (+60) oC, % 0-100 RH |
|
Güç Ünitesi |
7-24 VDC |
|
Gövde Malzemesi |
ABS |
|
Boyutlar / Ağırlık |
Ø 84 x 210 mm / 0.33kg |
