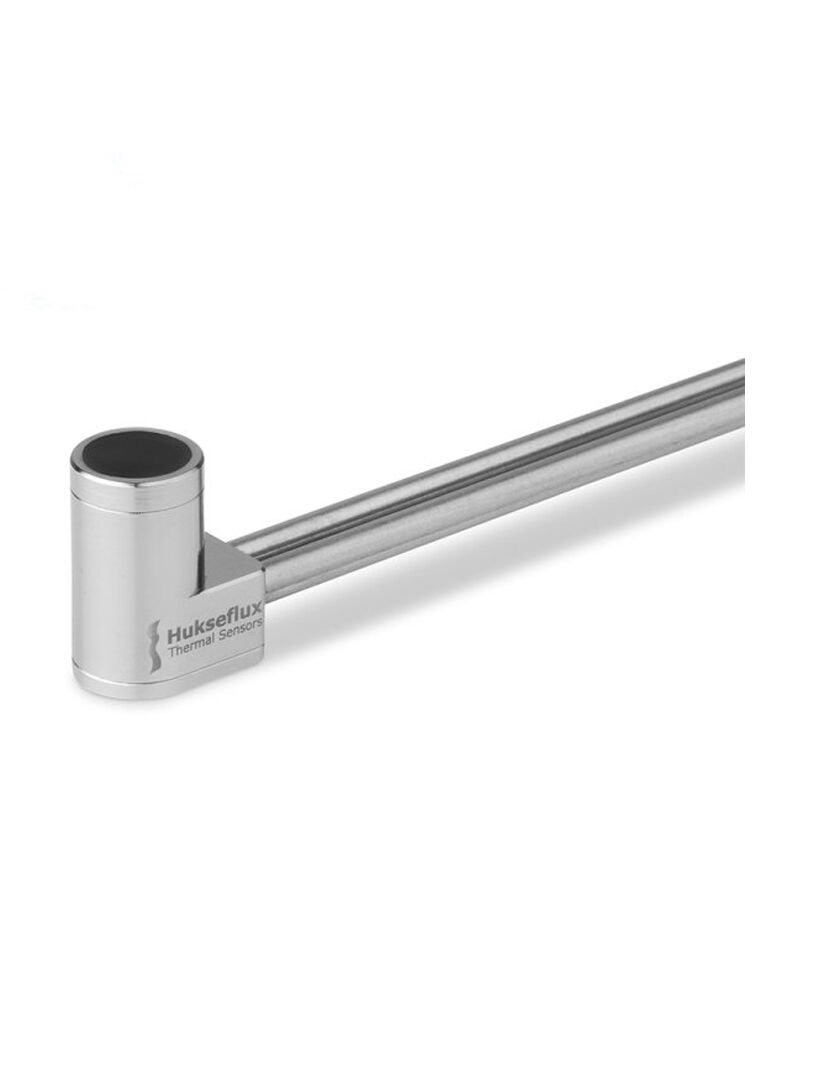

SBG04 Isı Akısı Sensörü
SBG04, ısı akısını ölçen su soğutmalı bir sensördür. SBG04, esas olarak koni kalorimetrelerle test etmek için bir kalibrasyon referans standardı olarak kullanılır. Tüm spesifikasyonlar ve boyutlar, ISO 5660 ve ASTM E1354 yangına tepki testlerine göre konik kalorimetrelerde kullanım için standardize edilmiştir. Tasarım, 0,5 inç çapında bir sensör gövdesi ile sensör gövdesine 90° açıyla sabitlenmiş iki adet su soğutma tüpü içerir. Sensör yanıcılık, yangına dayanıklılık ve duman odası testlerinde de kullanılabilir. Diğer su soğutmalı ısı akışı sensörleri için SBG01 ve GG01 sensörlerine bakın.
- Koni kalorimetrelerle test için kalibrasyon referans standartı
- Yanıcılık, yangına dayanıklılık ve duman odası testleri
|
Ölçülen Değer |
Isı Akışı |
|
Ölçülen Değer (SI Birimi) |
W/m2 (Işınım) |
|
Sensör Teknolojisi |
Gardon ve Schmidt-Boelter |
|
Standardizasyon |
ISO 5660 ve ASTM E1354’e göre |
|
Nominal Ölçüm Aralığı |
100 x 103 W/m2 |
|
Limit Ölçüm Aralığı |
150 x 103 W/m2 |
|
Yanıt Süresi (%63) |
< 250 x 10-3 s |
|
Çıkış Sinyali |
DC Voltaj |
|
Çıkış Sinyali Ölçüm Aralığı |
> 12 x 10-3 V (nominal ölçüm aralığında) |
|
Spektral Ölçüm Aralığı |
0 – 50 x 10-6 m |
|
Tam görüş açısı |
180 o |
|
Siyah Kaplama Yayımı |
> 0.95 |
|
Kalibrasyon İzlenebilirliği |
ITS-90 |
|
Nominal Soğutma Suyu Sıcaklığı |
10 - 30 oC |
|
Nominal Soğutma Suyu Akışı |
> 10 l/saat (0.003 l/saniye), tercihen 30 l/saat (0.01 l/saniye) |
|
Kalibrasyon Laboratuvarı Kalite Belgesi |
ISO 9001 |
|
Kalibrasyon Laboratuvarı Akreditasyon |
Yoktur |
|
Kalibrasyon Metodu |
ISO 14934-3’e göre SBGC ikincil kalibrasyon metodu |
|
Standart Kablo Uzunluğu |
2 m |
|
Sipariş Kodu |
SBG04-100-02 |
