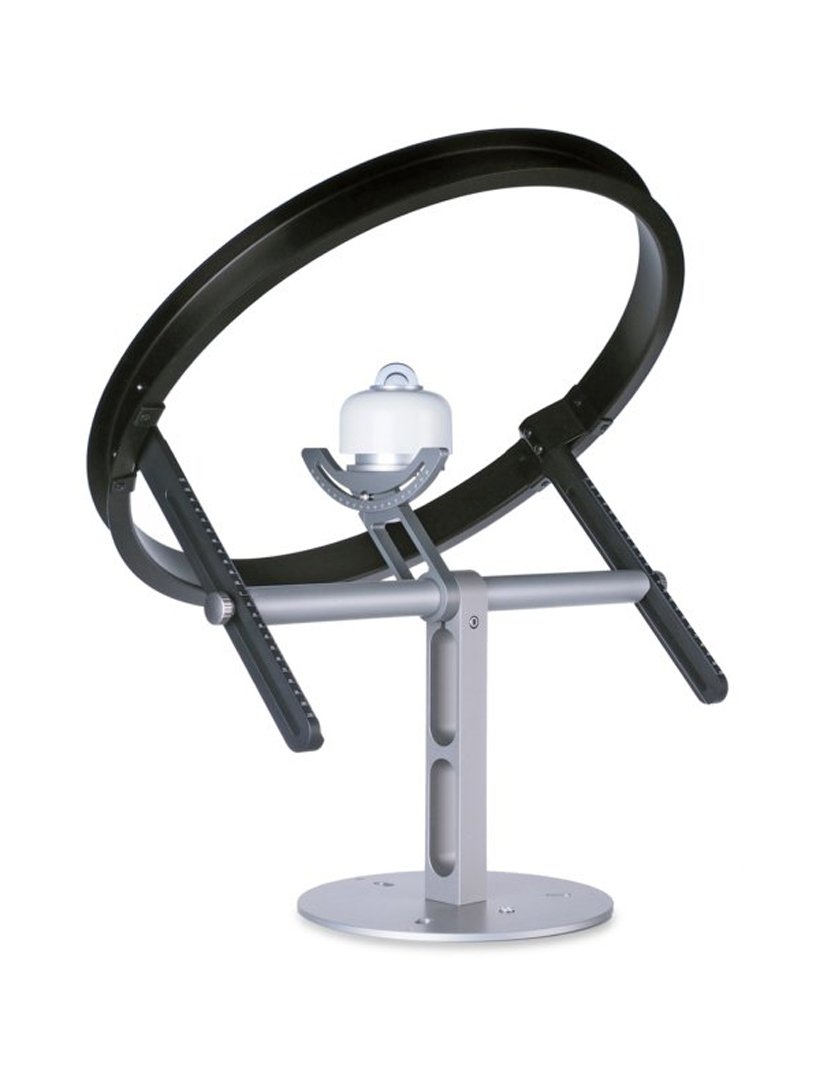

SHR02 Gölge Halkası, bir piranometre ile birlikte kullanılarak difüzyometre oluşturmaktadır. SHR02, gündoğumundan günbatımına kadar piranometreye ulaşan direkt radyasyonu engelleyeceğinden dolayı, gölgelenmiş piranometre sadece yayılan (dağınık) radyasyonu ölçmektedir. SHR02, çok düşük sıfır ofseti olan SR30 ve SR20 piranometreleri ile birlikte kullanılarak, yüksek doğrulukta yayılan (dağınık) radyasyon ölçülmlerinin yapılmasına imkan tanır. SHR02, bir çok Hukseflux piranometresi ile kullanıma uygundur, bununla birlikte don/çiylenme problemlerinin önüne geçebilmek için ısıtmalı SR25 ya da ısıtmalı ve ventilasyonlu SR30 piranometrelerin kullanılması tavsiye edilir.
Uygulama Alanları
- Yayılan (dağınık) radyasyon ölçümü
|
Fonksiyon |
Piranometre ile birlikte kullanıldığında difüzyometre olur |
|
Difüzyometre Ölçülen Değer |
Yayılan solar radyasyon W/m2 |
|
Kombine Edilebilen Cihazlar |
SR30 ve SR15 piranometreler (tavsiye edilen) |
|
SR25, SR22, SR20 (opsiyonel montaj adaptörü ile) |
|
|
Difüzyometre Sıfır Ofset |
2W/m2 (SR30), 5W/m2 (SR15 ve SR20), 1W/m2 (SR25) |
|
Isıtma İle Kullanım |
SR30 ve SR25 ile |
|
Ventilasyon İle Kullanım |
SR30 ile |
|
Halka İç Çapı |
476 mm |
|
Halka Profili |
U-profili |
|
Ağırlık |
3.75 kg |
|
Halka Genişlik/Yarıçap Oranı |
0.185 |
|
Görüş Açısı |
10.6 o |
|
Malzeme |
Eloksallı alüminyum |
|
Nominal Sıcaklık Aralığı |
(-40) – (+80) oC |
|
Piranometre Tilt Açısı Aralığı |
(-90) – (+90) o |
|
Su Terazisi ve Tabla Vidaları |
dahildir |
|
Gerekli Ayar Aralığı |
Ayar tablosuna göre |
|
Düzeltme Faktörlerinin Uygulanması |
Kullanıcının sorumluluğundadır |
