SM-600: ePAR Guardian CEA Çoklu Sensör Gözlem Sistemi

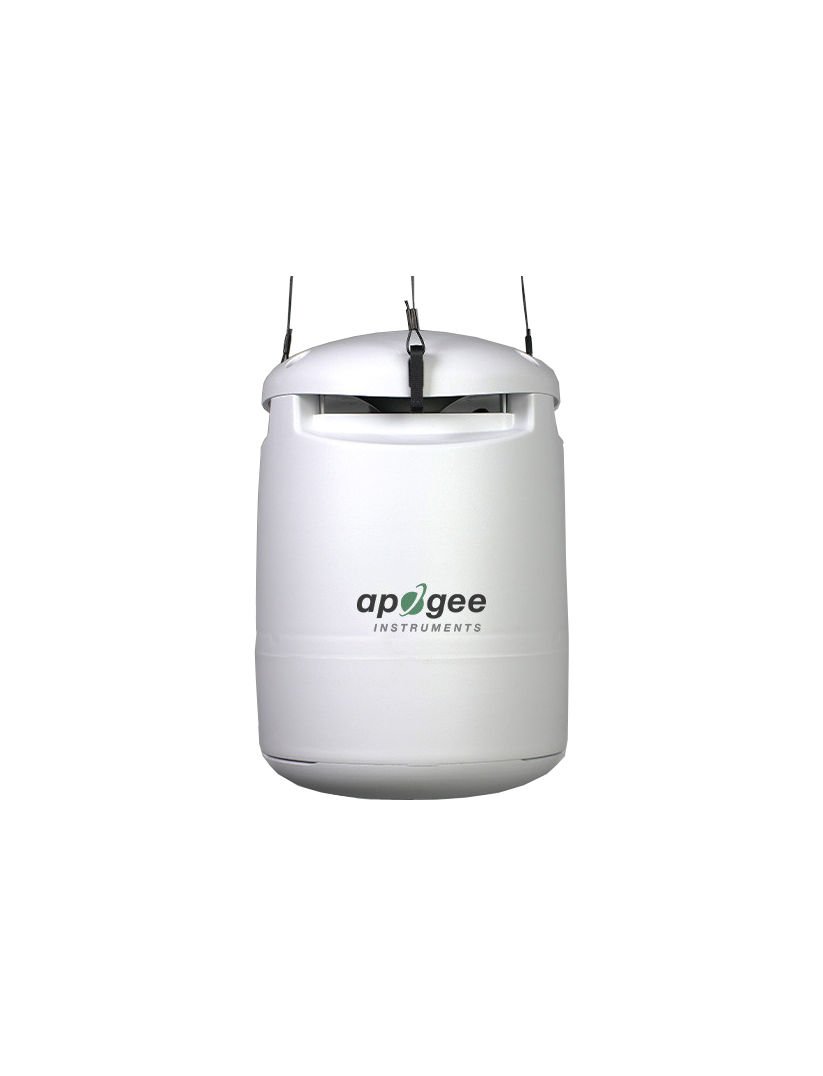

Apogee Guardian, önemli iç mekan çevresel parametrelerinin doğru ölçümlerini sağlayan komple bir cihazdır. SM-600, ePAR, hava sıcaklığı, nem, buhar basıncı açığı ve çiy noktası, CO2 konsantrasyonu, barometrik basınç ve günlük ışık integrali* ve fotoperiyodu* (*yalnızca Bluetooth ile erişilebilir) ölçmek için birden çok entegre sensöre sahip, kullanıcı dostu bir veri kaydedicidir. Bu ölçümlerin grafik özetleri, Modbus aracılığıyla veri kaydedicilere veya Apogee Connect uygulaması (iOS/Android) ile Bluetooth aracılığıyla akıllı telefonlara indirilebilir. SM-600, bir direğe monte edilmiş (AM-270 yardımıyla) veya ince kablolara asılmış bağımsız bir cihaz olarak ölçüm alabilirken, Modbus ya da Bluetooth aracılığıyla seralar, yetiştirme odaları ve dikey çiftlikler için sistemlere de entegre edilebilir.
SM-600, düşük ısı iletkenliğine sahip yüksek kaliteli ASA plastiğinden yapılmıştır ve seçici alanlarda emisyonu azaltmak için parlak beyaz kaplamalıdır. Guardian, ek ısı yalıtımı sağlamak için köpükle doldurulmuştur. Dahili hava yolu, termal sınır tabakasının sıcaklık ölçümleri üzerindeki etkisini en aza indiren termistör üzerindeki hava akışı verimliliğini en üst düzeye çıkarmak için küçük bir venturi daralması kullanır. Eşzamanlı olarak, CO2, nem ve basıncı ölçmek için kullanılan ayrı bir modül, "sıvı sürükleme” ilkesi kullanılarak pasif, düşük hızlı bir hava akımı tarafından emilir. Ek olarak, ePAR'ı ölçmek için siperin üstüne bir kuantum sensörü monte edilmiştir.
Guardian'ın farklı 2 modeli vardır: SM-500 ve SM-600. SM-500 ve SM-600 modelleri, yerleşik ışık sensörü dışında her yönden (boyut, işlev ve görünüm) aynıdır. SM-600 sensörü, genişletilmiş fotosentetik olarak aktif radyasyonu (ePAR) ölçerken, SM-500 PAR'ı (400-700 nm) ölçer. PAR seçeneği için lütfen SM-500 modelimize bakın.
- Seralar
- Yetiştirme odaları
- Dikey çiftlikler|
Kalibrasyon Belirsizliği |
± % 5 |
|
Uzun Vadeli Sapma |
< % 2 / yıl |
|
Ölçüm Tekrarlanabilirliği |
< % 0.5 |
|
Ölçüm Aralığı |
4000 µmol m-2 s-1 |
|
Spektral Ölçüm Aralığı |
383 – 757 nm |
|
Görüş Alanı |
180° |
|
Yönsel Yanıt |
± %5 (75° zirve açısında) |
|
Azimut Açısı |
< % 0.5 |
|
Tilt Hatası |
< % 0.5 |
|
Non-lineerlik |
< %1 (4000 µmol m-2 s-1 'e kadar) |
|
Yanıt Süresi |
< 1 ms |
|
Sıcaklık Yanıtı |
-0.11 ± % 0.04 / °C |
|
Günlük Belirsizlik |
< % 5 |
|
Çalışma Koşulları |
(-40) – (+60) oC, % 0-95 RH |
|
Gövde |
Beyaz ASA |
|
CO2 Ölçüm Aralığı |
0-2000 ppm, ± 50ppm + %2 |
|
Sıcaklık |
± 0.2 °C |
|
Nem |
Ölçüm Aralığı % 0-95 ; ± %3 % 20-80 |
|
Buhar Basıncı Eksikliği |
± 0.08 kPa (25°C) |
|
Barometrik Basınç |
70 – 110 kPa |
|
Bağlantı |
Modbus (RS232 ve RS485) ve Bluetooth |
|
Güç Gereksinimi |
5 – 32 VDC; Tipik 100mA; Zirve 500mA |
|
Veri Depolama Kapasitesi |
9 ay (Dakikada 1 veri alındığında) |
|
IP Sınıfı |
IP 54 (zorlu şartlar için) |
|
Cihaz Boyutları |
105 mm çap, 157 mm yükseklik |
|
Ağırlık |
392 g |
|
Kablo |
6 iletken, TPR kılıflı ve M8 konektörlü korumalı kablo (5, 10 ve 20 m uzunluklarda mevcuttur; 5 V 1A USB güç adaptörü ve 5 m USB - M8 konektör kablosu) |
