SN-522-SS Net Radyometre (Modbus çıkış)
Genel Bilgi

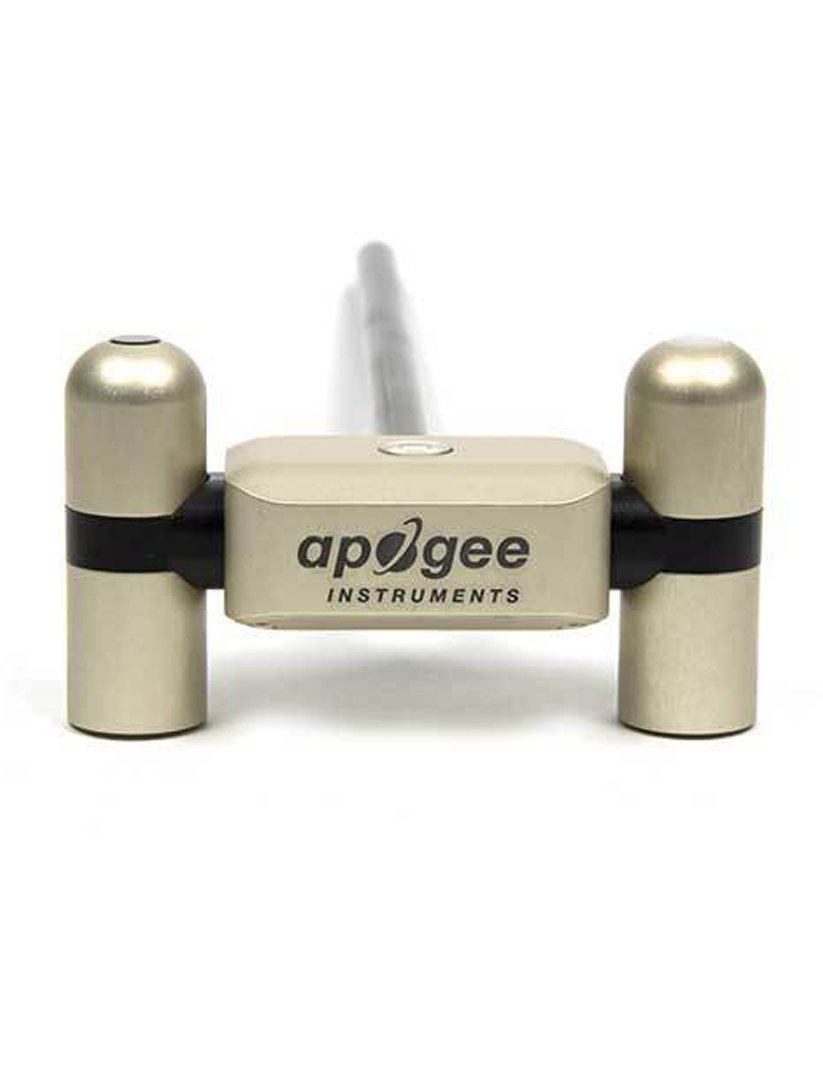

SN-522-SS, net radyasyon komponentlerinin bireysel ölçümüne imkan tanıyan, 4 komponentli bir net radyometredir. SN-522-SS, net radyasyonun bireysel komponentlerinden ölçüm yapabilmek için, çoklu analog kanal ihtiyacını elimine eden Modbus çıkışına (RS-232 veya RS-485) sahiptir. SN-522-SS, yukarı yönlü ve aşağı yönlü piranometre ve yukarı yönlü ve aşağı yönlü pirgeometre olmak üzere 4 komponentten meydana gelir.
Uygulama Alanları
Net radyasyon, yüzey enerji dengesinde önemli bir değişkendir ve evapotranspirasyon (ET) dahil, türbilans akışlarını etkiler. Uygulamalar arasında akış kuleleri ve meteoroloji istasyonları ölçümleri yer almaktadır.
Teknik Özellikler
|
SN-522-SS Net Radyometre |
|
|
Giriş Voltaj Aralığı |
5.5 – 16 VDC (ısıtıcılar 12VDC’de çalışacak şekilde optimize edilmiştir) |
|
Çıkış |
RS-232 veya RS-485 |
|
Çekilen Akım (12 VDC) |
72 mA (Isıtıcılar açık), 13.5 mA (Isıtıcılar kapalı) |
|
Yanıt Süresi |
750 ms |
|
Isıtıcılar |
62 mA çekilen akım, 740 mW güç (12 V DC) |
|
Çalışma Koşulları |
(-50) – (+80) oC, % 0-100 RH |
|
Sensör Boyutları |
116mm uzunluk x 45mm genişlik x 66mm yükseklik |
|
Ağırlık |
320 g |
|
Kablo |
5 metrelik M8 konnektörlü kablo. |
|
Pirgeometre |
|
|
Hassasiyet (Tipik) |
0.12 mV / Wmˉ² |
|
Kalibrasyon Faktörü (Tipik) |
8.5 Wmˉ² / mV (hassasiyetin tersi) |
|
Kalibrasyon Belirsizliği |
± % 5 |
|
Çıkış Aralığı |
(-24) – (+24) mV |
|
Ölçüm Aralığı |
-200 ~ 200 Wmˉ² (net uzundalga ışınım) |
|
Tekrarlanabilirlik |
< % 1 |
|
Uzun Vadeli Sapma |
< % 2 / yıl |
|
Non-lineerlik |
< %1 |
|
Detektör Yanıt Süresi |
< 0.5 saniye |
|
Görüş Alanı |
150° |
|
Spektral Ölçüm Aralığı |
5 – 30 µm |
|
Sıcaklık Yanıtı |
< % 5, (-15)-(+45) °C aralığında |
|
Window Heating Offset |
< 10 Wmˉ² |
|
Sıfır Ofset B |
< 5 Wmˉ² |
|
Tilt Hatası |
< % 0.5 |
|
Günlük Toplam Belirsizlik |
± % 5 |
|
Sıcaklık Sensörü |
30 kohm termistör, ± 1°C (25°C’de) |
|
Termistör Çıkışı |
0 – 2500 mV (tipik, diğer voltajlar da kullanılabilir) |
|
Termistör İçin Giriş Voltajı |
2500 mV tahrik (tipik, diğer voltajlar da kullanılabilir) |
|
Piranometre |
|
|
Hassasiyet (Tipik) |
0.057 mV / Wmˉ² (yukarı yönlü), 0.15 mV / Wmˉ² (aşağı yönlü) |
|
Kalibrasyon Faktörü (Tipik) |
17.5 Wmˉ² /mV (yukarı yönlü), 6.7 Wmˉ² /mV (aşağı yönlü) |
|
Kalibrasyon Belirsizliği |
± % 5 |
|
Çıkış Aralığı |
0 – 114 mV (yukarı yönlü), 0 – 300 mV (aşağı yönlü) |
|
Ölçüm Aralığı |
0 - 2000 Wmˉ² (net kısadalga ışınım) |
|
Tekrarlanabilirlik |
< % 1 |
|
Uzun Vadeli Sapma |
< % 2 / yıl |
|
Non-lineerlik |
< %1 |
|
Detektör Yanıt Süresi |
0.5 saniye |
|
Görüş Alanı |
180° (yukarı yönlü), 150° (aşağı yönlü) |
|
Spektral Ölçüm Aralığı |
385 – 2105 nm (yukarı yönlü), 295 - 2685 nm (aşağı yönlü) |
|
Kosinüs Yönsel Yanıt |
< 30 Wmˉ² (80° zirve açısında) |
|
< %20 (0-60° açılar arasında) (aşağı yönlü) |
|
|
Sıcaklık Yanıtı |
< % 5, (-15)-(+45) °C aralığında |
|
Sıfır Ofset A |
< 5 Wmˉ² , < 10 Wmˉ² (ısıtıcılı) |
|
Sıfır Ofset B |
< 5 Wmˉ² |
|
Günlük Toplam Belirsizlik |
< % 5 |
