SP-722-SS Termopil Albedometre (Modbus Çıkış)

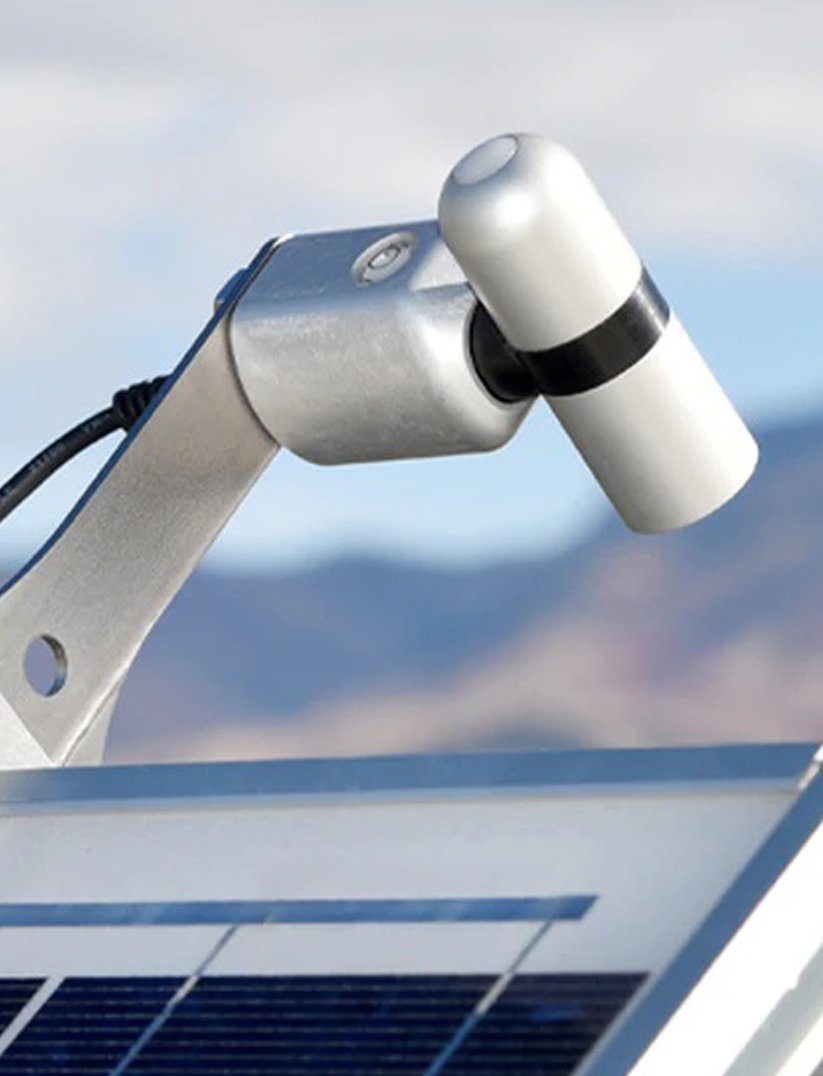

SP-722-SS, Modbus RTU protokolünü (RS-232 veya RS-485) kullanan dijital sinyal çıkışa sahip bir termopil albedometredir. SP-722-SS, SP-510-SS termopil piranometre ve SP-610-SS termopil piranometre içerir. Doğrudan bir güneş paneline monte etmek için, AM-150 montaj braketi kullanılır. Bir direğe monte etmek için AM-500 Net Radiometer montaj braketi kullanılır.
Albedometre ölçümleri, malzemelerin geniş bant kısa dalga yansıtıcılığını gösterir ve iki yüzeyli güneş panellerini izlemek, kentsel ve mimari ortamlarda ısı tutulmasını değerlendirmek ve iklim ve hava durumunu incelemek için kullanılır. Piranometreler için tipik uygulamalar, tarımsal, ekolojik ve hidrolojik hava ağlarında kısa dalga radyasyon ölçümünü içerir.
SP-722-SS, bakım ve yeniden kalibrasyon için sensörün sökülmesini ve değiştirilmesini basitleştirmek için IP68 deniz sınıfı paslanmaz çelik kablo konektörünü içerir.
- İki yüzeyli güneş panellerinin izlenmesi
- Kentsel ortamların ısı tutulması değerlendirmesi
- İklim ve hava durumu incelemeleri
Yansıtma faktörü yani albedoyu ölçmede kullanılan alettir. Albedo, herhangi bir nesnenin yüzeyinin, elektromanyetik ışınımı yansıtma oranıdır. Diğer bir deyişle, güneşten gelen radyasyonun nesne tarafından yansıtılan kısmıdır. Bu oran, nesne yüzeyinin dokusuna, rengine ve genişliğine bağlıdır. Yeryüzünde en yüksek albedo oranına sahip olancisimler, kum ve kar örtüsü iken en düşük albedo ormanlık alanlarda ve yani sürülmüş nemli topraklardadır. Yansıtabilirlik terimi ile eş anlamlıdır.
|
ISO 9060:2018 Sınıfı |
Class C (Second Class) (sadece yukarı yön için) |
|
Giriş Voltajı |
5.5 – 24 V DC |
|
Çekilen Akım |
RS-232 37 mA (çalışma akımı), 37 mA (aktif) RS-485 37 mA (çalışma akımı), 42 mA (aktif) |
|
Kalibrasyon Belirsizliği |
± % 5 |
|
Çıkış |
Modbus |
|
Ölçüm Aralığı |
0 - 2000 Wm-2 |
|
Tekrarlanabilirlik |
< %1 |
|
Uzun Vadeli Sapma |
< % 2 / yıl |
|
Non-lineerlik |
< %1 |
|
Görüş Alanı |
180° (yukarı yönlü), 150° (aşağı yönlü) |
|
Kosinüs Yönsel Yanıt |
< 30 Wmˉ² (80° zirve açısında) < %20 (0-60° açılar arasında) (aşağı yönlü) |
|
Sıcaklık Yanıtı |
< % 5, (-15)-(+45) °C aralığında |
|
Sıfır Ofset A |
< 2 Wmˉ² , < 5 Wmˉ² (ısıtıcılı) |
|
Sıfır Ofset B |
< 5 Wmˉ² |
|
Günlük Toplam Belirsizlik |
< % 5 |
|
Çalışma Koşulları |
(-50) – (+80) oC, % 0-100 RH |
|
Isıtıcı |
390 ohm, 30.8 mA akım, 370mW güç gereksinimi (12 VDC) |
|
Cihaz Boyutları |
74.4 x 33 x 66.5 mm |
|
Ağırlık |
247 g |
|
Kablo |
5 metrelik çift bükümlü kaplamalı kablo. Santoprene jacket tipi (Yüksek suya- dayanıklılık özelliği, yüksek UV- kararlılığı, düşük sıcaklıklarda esnek olma özelliği). 5 metrenin katları olarak ek kablo mevcuttur. |
