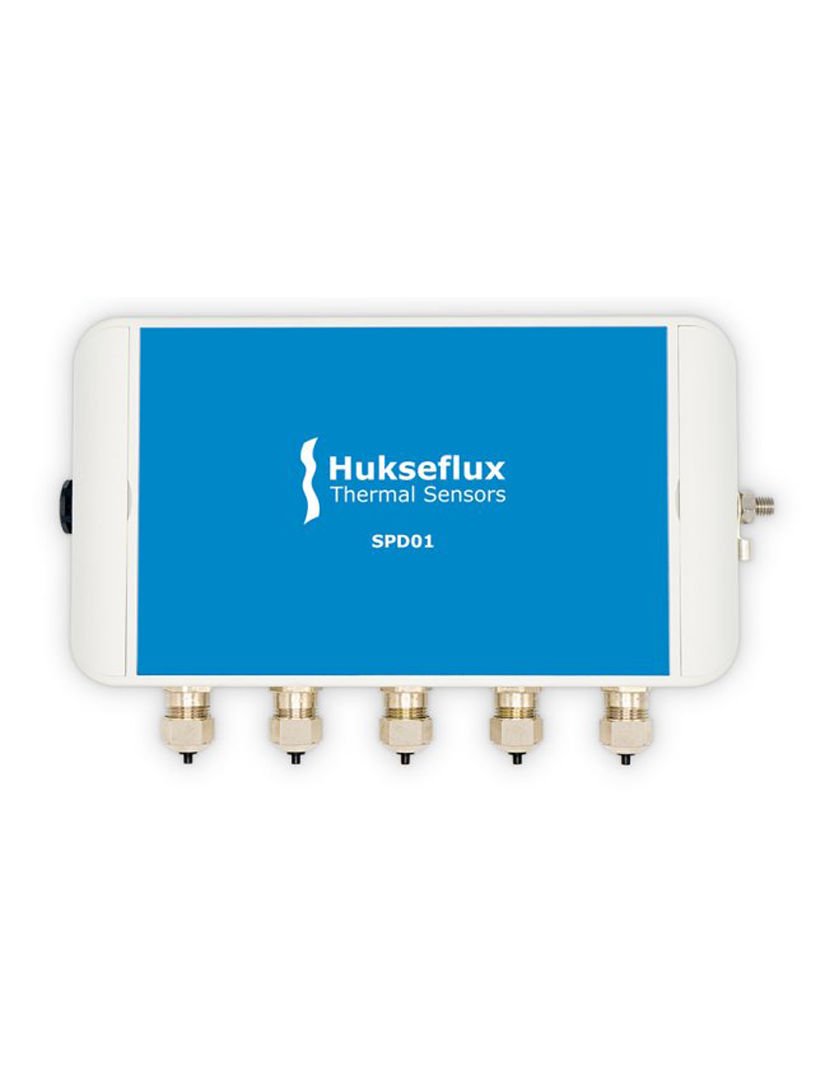

SPD01 Aşırı Gerilim Koruyucu
SPD01, dijital piranometreler için aşırı gerilim koruma cihazıdır. SPD01, yüksek darbeli akımlara ve voltajlara - aşırı gerilimlere - karşı ek bir harici koruma katmanı görevi görerek, bağlı cihazlar için yüksek maliyetli cihaz hasarı ve veri kaybı riskini azaltır. Örneğin, mevsimsel yıldırım ve endüktif anahtarlama, PV güç santrallerinde yaygın aşırı gerilim kaynaklarıdır.
|
Aşırı Gerilim Bağışıklığı |
|
|
Aşırı Gerilim Bağışıklığı (EN-IEC 61000-4-5:2014) |
Seviye 4 |
|
Maksimum hat-hat aşırı gerilimi |
2 kV, 1 KA |
|
Maksimum hat-toprak aşırı gerilimi |
4 kV, 2 KA |
|
Korunan Cihaz Sayısı |
3 cihaza kadar |
|
Veri Hatları |
|
|
Ortak mod sinyal voltaj aralığı |
± 12 V |
|
Diferansiyel mod sinyal voltaj aralığı |
± 12 V |
|
Maksimum hat-toprak voltajı |
12 V |
|
Mekanik |
|
|
Gövde Malzemesi |
ASA/PC UL94 V0-1.5mm |
|
Kablo rakorları |
M12 (korumalı) |
|
Kablo Çapı |
3 – 6 mm |
|
Opsiyonel SMF01 nominal direk montaj çapı |
40 – 60 mm |
|
Ağırlık |
0,7 kg |
|
DC Güç Hatları |
|
|
Nominal çalışma DC giriş voltajı aralığı |
± 30 V |
|
Maksimum DC giriş akımı |
5 A |
|
Toplam DC çıkış akımı |
5 A |
|
Nominal çalışma koşulları |
|
|
Gerekli aşırı akım koruması |
≤ 5 A yavaş yanmalı sigorta |
|
Nominal çalışma sıcaklığı aralığı |
(-40) - (+80) oC |
