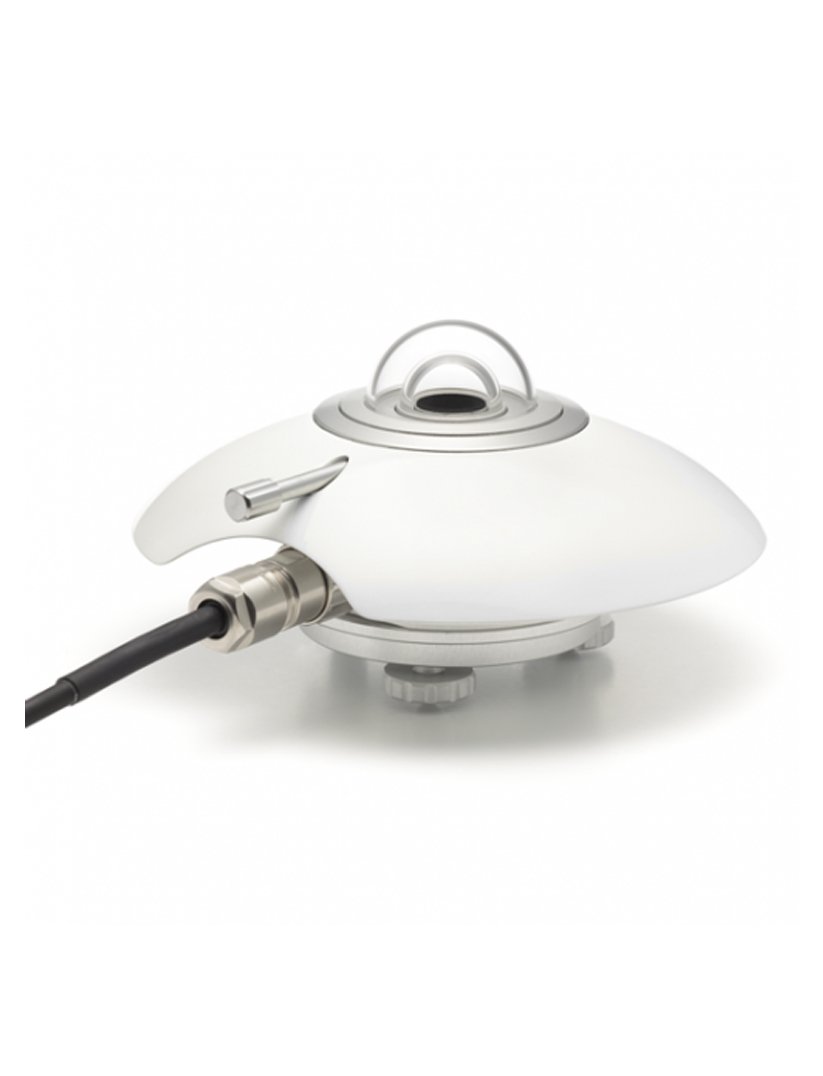

SR20-D2 Dijital Secondary Standart Piranometre
Hukseflux SR20-D2 Dijital Secondary Standart Piranometre, ISO 9060 sınıflandırma sistemindeki en yüksek standart olan secondary standart sınıfı bir piranometredir. SR20-D2, dijital (Modbus RTU RS 485) ve analog (4-20mA) ışınım çıkışları ile solar PV (güneş pili) endüstrisinde kullanım için tasarlanmıştır. SR20-D2 ile kolay veri elde etme ve okuma imkanı vardır. Sıcaklık ve yönsel yanıt açısından yapılan testler, SR20-D2’nin en yüksek doğruluğa sahip dijital secondary standart piranometre olduğunu göstermektedir. SR20-D2, düz bir yüzeye gelen solar radyasyonu 180 derecelik bir görüş alanı ile W/m2 cinsinden ölçer.
Dijital secondary standart piranometreler arasında en yüksek doğruluğa sahip SR20-D2’nin avantajları aşağıdadır.
- Dijital çıkış : kolay uygulama ve bakım
- Sınıfın en iyi sıcaklık yanıtı < ± 0.4 % (-30 to +50 °C), en iyi "sıfır ofset” ve kalibrasyon belirsizliği değeri
- ISO 9060 gerekliliklerine uygun olarak, sıcaklık ve yönsel yanıt test sertifikaları mevcuttur.
- Kullanıcıların erişebildiği kalibrasyon izlenebilirliği verileri
- Hukseflux sensor yönetim yazılımı
Uygulama Alanları
- Güneş pili (PV) sistem performansı takibi
- Networkler
- Bilimsel meteorolojik gözlemler
- Karşılaştırma için referans cihaz olarak kullanım
- Sert iklim koşulları (tropik / kutupsal)
Diğer Seçenekler
- Daha uzun kablo (5 metrenin katları olarak)
- Adapte edilebilen iletilen ölçüm aralığı (4-20mA çıkış için)
- VU01 ventilasyon cihazı ile ventilasyon
Hem yatay bir yüzey üzerinde dağınık radyasyonu (direk güneş ışınları hariç), hem de yatay bir yüzey üzerinde emilen genel radyasyonu (güneş+gökyüzü) ölçmekte kullanılan alete verilen isim. Genel radyasyonu ölçmekte kullanılan alete solarimetre de denir. Alet, koruyucu küresel cam bir örtü altında bulunur ve bir kaydediciye bağlı termoelektrik bataryaya sahiptir.
|
Ölçülen Değer |
Yarıküresel güneş radyasyonu |
|
ISO Sınıfı |
Class A (Secondary Standart) |
|
Kalibrasyon Belirsizliği |
< %1.2 (k=2) |
|
Sıfır Ofset |
5 W/m2 (vantilasyon yok), 2.5 W/m2 (vantilasyon ile) |
|
Kalibrasyon İzlenebilirliği |
WRR |
|
Kalibrasyon Kaydı |
Kullanıcılar erişebilir |
|
Spektral Ölçüm Aralığı |
285 – 3000 nm |
|
Çalışma Koşulları |
(-40) - (+80) oC |
|
Sıcaklık Yanıtı |
< ± %0.4 ((-30) - (+50) oC) |
|
Isıtıcı |
Yoktur |
|
Sıcaklık Yanıt Testi |
Rapor mevcuttur |
|
Yönsel Yanıt Testi |
Rapor mevcuttur |
|
Standart Kablo Uzunluğu |
5 m |
|
Dijital Çıkış |
|
|
Çıkış |
W/m2 (Işınım), oC (Cihaz gövde sıcaklığı) |
|
İletişim Protokolü |
Modbus RS485 (2 tel) |
|
İletim Modu |
RTU |
|
Çalışma Gerilimi |
5 – 30 VDC |
|
Güç Tüketimi |
< 75 mW (12 VDC’de) |
|
4-20mA Çıkış |
|
|
Çıkış |
W/m2 (Işınım) |
|
İletilen Ölçüm Aralığı |
0-1600 W/m2 |
|
Çalışma Gerilimi |
5.5 – 40 VDC |
|
Ana Güç Kaynağı Güç Tüketimi |
< 75 mW |
|
Akım Döngüsü Güç Tüketimi |
< 240 mW (12 VDC’de) |
