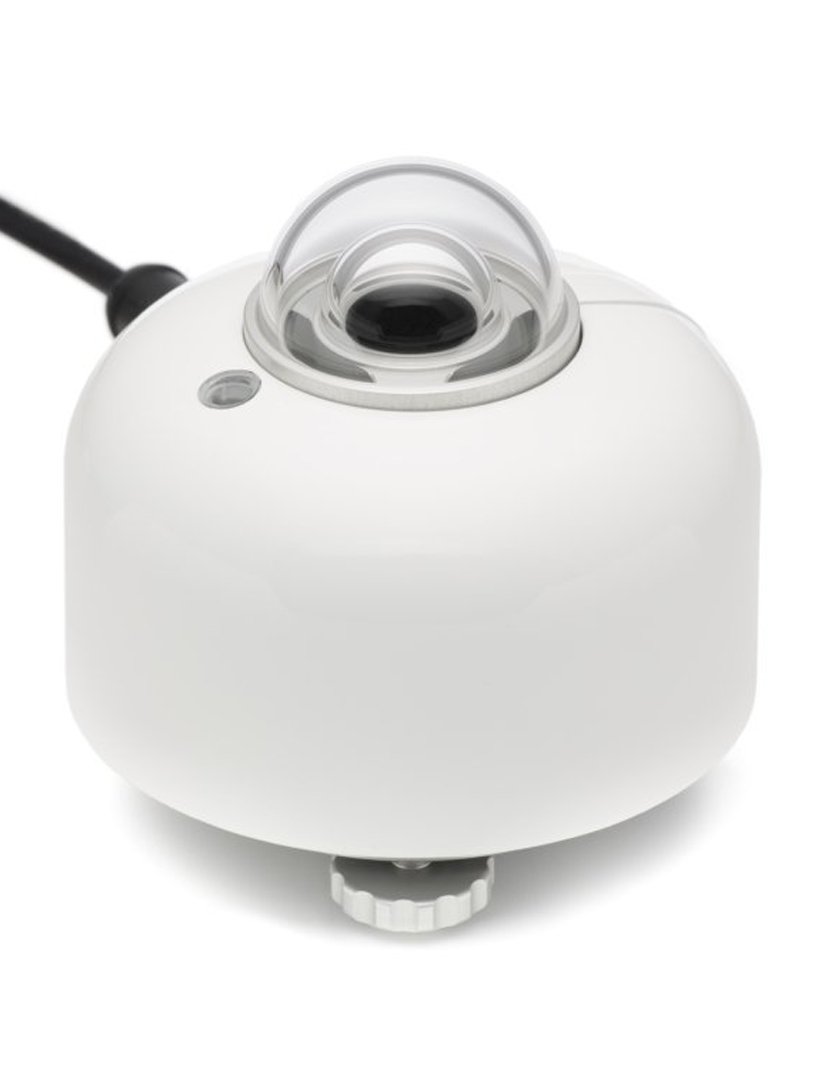

SR30-M2-D1 Class A (Secondary Standard) Dijital Piranometre
Sürekli vantilasyon ve ısıtma teknolojisi (RVH) ile, tümüyle dijital olan Hukseflux SR30-M2-D1 Dijital Secondary Standart Piranometre en yüksek doğruluğu ve veri imkanını sağlamaktadır. SR30-M2-D1, geleneksel ventilasyon sistemlerini kullanan tüm piranometrelerden üstündür. SR30-M2-D1, 180 ° görüş alanı ile, W/m² cinsinden solar radyasyon ölçümü yapmaktadır. SR30-M2-D1, ISO 9060’a göre A class (secondary standard) piranometredir.
SR30-M2-D1’in diğer piranometrelere göre bir çok avantajı vardır.
- Spectrally Flat özelliği
- Sürekli vantilasyon ve ısıtma teknolojisi (RVH)
- Tilt açısı ölçümü
- IEC 61724-1 Klas A & B ile uyumlu
- Remote sensor diagnostikleri (eğim açısı, iç vantilatör hızı, iç nem, ısıtıcı akımı)
- Test sertifikaları (hassasiyet, yönsel yanıt, sıcaklık yanıtı, eğim açısı ölçümü)
- Diffuse radyasyon ölçümü
- Düşük güçte çalışma modu
Uygulama Alanları
Diğer Seçenekler
Piranometre nedir ?
Hem yatay bir yüzey üzerinde dağınık radyasyonu (direk güneş ışınları hariç), hem de yatay bir yüzey üzerinde emilen genel radyasyonu (güneş+gökyüzü) ölçmekte kullanılan alete verilen isim. Genel radyasyonu ölçmekte kullanılan alete solarimetre de denir. Alet, koruyucu küresel cam bir örtü altında bulunur ve bir kaydediciye bağlı termoelektrik bataryaya sahiptir.
|
Ölçülen Değer |
Yarıküresel solar radyasyon |
|
ISO 9060:2018 Sınıfı |
Class A (Secondary Standart) |
|
IEC 61724-1:2017 Uyumu |
Class A |
|
Uygulama Alanları |
Ulusal meteoroloji networkleri, PV izleme, meteoroloji, klimatoloji |
|
Isıtıcı |
RVH (devirdaim eden ısıtma ve vantilasyon) ile |
|
Çıkış |
Modbus RS-485 |
|
WMO Performans Seviyesi |
Yüksek kalite piranometre |
|
Kalibrasyon Belirsizliği |
< %1.2 (k=2) |
|
Ölçülen Değer |
Sensör tilt açısı |
|
Tilt Ölçüm Belirsizliği |
± 1o (0 - 90 o) |
|
Isıtma |
Dahildir |
|
Ventilasyon |
Dahildir |
|
Kullanılan Teknoloji |
Devirdaim eden ısıtma ve ventilasyon (RVHTM) |
|
Standart Çalıştırma Modu |
Isıtmalı ve ventilasyonlu |
|
Güç Tüketimi |
< 3 W (12 VDC) |
|
Sıfır Ofset |
< 2 W/m2 |
|
Kalibrasyon İzlenebilirliği |
WRR |
|
Kalibrasyon Kaydı |
Kullanıcılar erişebilir |
|
Spektral Ölçüm Aralığı |
285 – 3000 nm |
|
Çalışma Koşulları |
(-40) - (+80) oC |
|
Sıcaklık Yanıtı |
< ± %0.4 ((-30) - (+50) oC) |
|
Sıcaklık Yanıt Testi |
Rapor mevcuttur |
|
Yönsel Yanıt Testi |
Rapor mevcuttur |
|
Tilt Sensör Testi |
Rapor mevcuttur |
|
Standart Kablo Uzunluğu |
5 m |
|
Çalışma Gerilimi |
8 – 30 VDC |
|
Düşük güç modunda opsiyonel çalıştırma |
|
|
Çalışma Koşulları |
Düşük güç modunda ısıtıcı ve vantilatör kapalıdır |
|
Sıfır Ofset |
5 W/m2 (düşük güç modunda, vantilatör çalışmadan) |
|
Güç Tüketimi |
< 0.1 W (12 VDC’de düşük güç modunda) |
|
Dijital Çıkış |
|
|
Dijital Çıkış |
W/m2 (Işınım), oC (Cihaz gövde sıcaklığı), (o) Tilt açısı, % (Nem), RPM (Havalandırma hızı) |
|
İletişim Protokolü |
Modbus RS485 (2 tel) |
|
İletim Modu |
RTU |
|
Donanım Arayüz |
2-telli (half-duplex) RS-485 |
