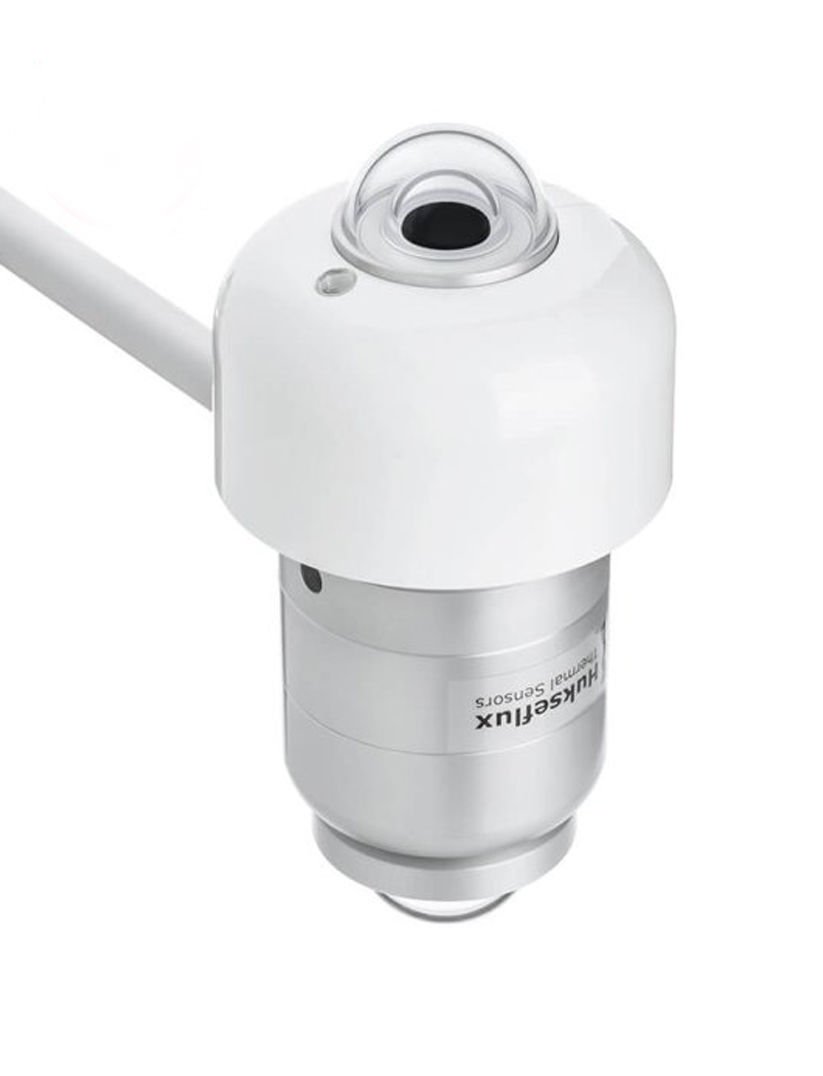

SRA200-D1 Class A Endüstriyel Tip Albedometre
SRA200-D1, Class A sınıfı, tamamen dijital, endüstriyel bir albedometredir. Global ve yansıyan solar radyasyonu ve solar albedosunu, diğer adıyla solar yansımasını, en yüksek güvenilirlik ve ölçüm doğruluğuyla ölçmek için tasarlanmıştır.
SRA200-D1, güneş enerjisi santralleri (GES) ve meteoroloji istasyonlarında karşılaşılan zorlu iklim koşullarına uygun şekilde tasarlanmış, isteğe bağlı SPD01 Dalgalanma Koruma Cihazı ile 4 kV'a yükseltilebilen entegre dalgalanma korumasına sahip endüstriyel tip albedometredir. SRA200-D1, güncel ISO ve WMO standartları gerekliliklerini karşılamaktadır.
Yansıtma faktörü yani albedoyu ölçmede kullanılan alettir. Albedo, herhangi bir nesnenin yüzeyinin, elektromanyetik ışınımı yansıtma oranıdır. Diğer bir deyişle, güneşten gelen radyasyonun nesne tarafından yansıtılan kısmıdır. Bu oran, nesne yüzeyinin dokusuna, rengine ve genişliğine bağlıdır. Yeryüzünde en yüksek albedo oranına sahip olancisimler, kum ve kar örtüsü iken en düşük albedo ormanlık alanlarda ve yani sürülmüş nemli topraklardadır. Yansıtabilirlik terimi ile eş anlamlıdır.
|
Ölçülen Değer |
Global solar radyasyon ve yansıtılan solar radyasyon |
|
Ölçülen Değer (Opsiyonel) |
Albedo veya solar yansıtma, net solar radyasyon |
|
SRA200-D1 Spesifikasyonlar |
|
|
Konfigürasyon |
2 x SR200-D1 (Class A), 1 x AMF03 |
|
IEC 61724-1:2021 Uyumu |
Class A PV ölçüm gereksinimlerini karşılar (Yıllık GHI saatlerinin %2sinden az olan sürelerde çiy ve kırağı görülen yerlerde) |
|
Kalibrasyon Belirsizliği |
< %1.2 (k=2) |
|
Kalibrasyon Sertifikası |
Dahildir (ISO/IEC 17025, bölüm 7.8.1.3’e göre sınırlı içerik) |
|
Montaj |
15 mm çaplı montaj çubuğu |
|
İç Tanılama |
İç nem |
|
Çalışma Koşulları |
(-40) - (+80) oC |
|
Çıkış |
RS-485 Dijital Modbus RTU |
|
Sıcaklık Yanıtı |
< ± %0.4 ((-30) - (+50) oC) |
|
Sıcaklık & Yönsel Yanıt Testi |
Raporlar mevcuttur |
|
Güç Tüketimi |
< 0,5 W (24 VDC) |
|
Dijital Çıkış |
|
|
Dijital Çıkış |
W/m2 (Işınım), oC (Cihaz gövde sıcaklığı), % (İç Nem) |
|
İletişim Protokolü |
Modbus RTU |
|
Donanım Arayüz |
2-telli (half-duplex) RS-485 |
|
Çalışma Gerilimi |
8 – 30 VDC |
|
EMC ve Elektriksel Darbe Bağışıklığı (3m kablo için) |
|
|
Ekipman Sınıfı |
Endüstriyel Sınıf |
|
Dalgalanma Bağışıklığı |
Seviye 2, test seviyesi 1 kV |
|
SPD01 Seçeneği İle |
Seviye 4, test seviyesi 4 kV |
|
Topraklama Terminali |
Cihaz üzerinde mevcuttur |
