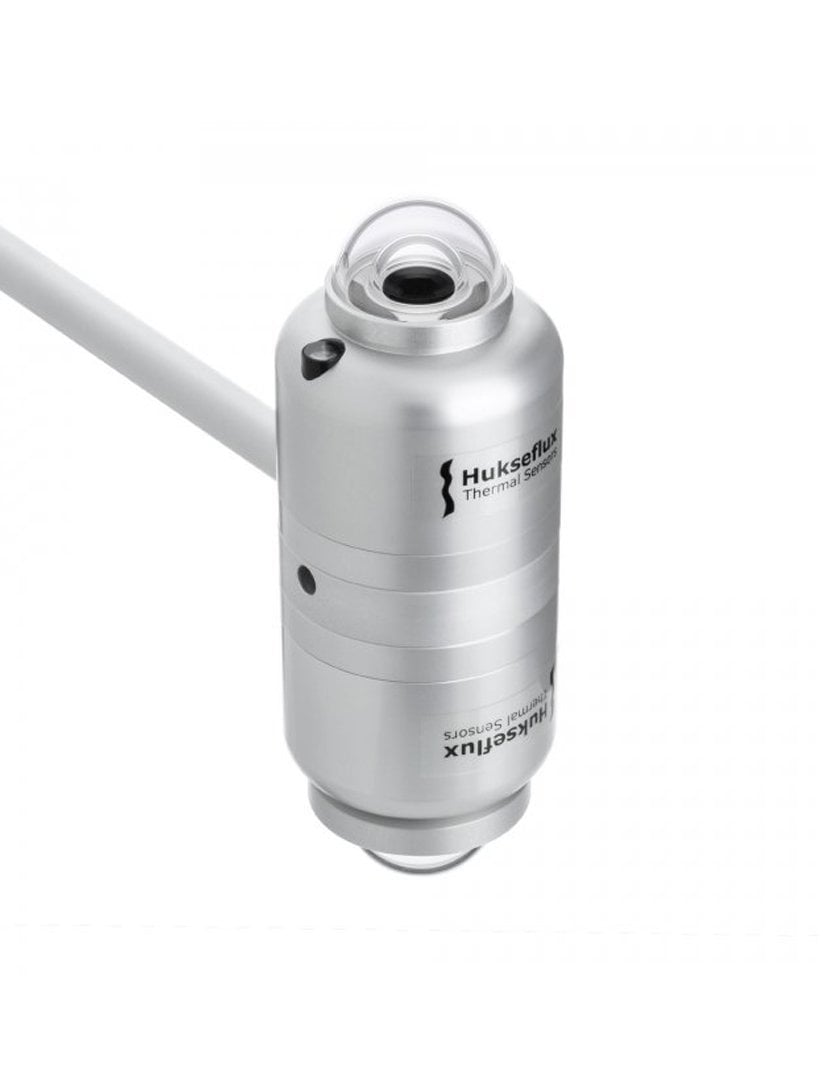

SRA30-M2-D1 Class A (Secondary Standard) Dijital Albedometre
SRA30-M2-D1 dijital spektrally flat Class A albedometre, global ve yansıyan solar radyasyon ile solar albedosunu veya solar yansımasını ölçen bir cihazdır. SRA30-M2-D1, en yüksek doğruluğu ve en çok veri imkanını sağlamaktadır.SRA30-M2-D1, 2 adet SR30-M2-D1 piranometre ve AMF03 albedometre montaj aparatından oluşmaktadır. Her piranometrenin bir termopil sensörü vardır, yukarı bakan bir global solar radyasyonunu, aşağı bakan yansıyan solar radyasyonu ölçmektedir.
SRA30-M2-D1 albedometrenin avantajları aşağıda sıralanmıştır.
- IEC 61724-1 Klas A ile uyumlu dahili ısıtıcı ve ventilasyon sistemi
- Dijital çıkış
- Sınıfında en iyi sıcaklık yanıtı, sıfır ofseti ve kalibrasyon belirsizliği
- Test sertifikaları (yönsel yanıt, sıcaklık yanıtı)
- Modüler
Uygulama Alanları
- İki yüzlü solar modüller ile Güneş pili (PV) sistem performansı takibi
- Yüksek doğruluk gerektiren meteorolojik gözlemler
- Zor koşullar (tropik, kutup iklimler)
Yansıtma faktörü yani albedoyu ölçmede kullanılan alettir. Albedo, herhangi bir nesnenin yüzeyinin, elektromanyetik ışınımı yansıtma oranıdır. Diğer bir deyişle, güneşten gelen radyasyonun nesne tarafından yansıtılan kısmıdır. Bu oran, nesne yüzeyinin dokusuna, rengine ve genişliğine bağlıdır. Yeryüzünde en yüksek albedo oranına sahip olancisimler, kum ve kar örtüsü iken en düşük albedo ormanlık alanlarda ve yani sürülmüş nemli topraklardadır. Yansıtabilirlik terimi ile eş anlamlıdır.
|
Ölçülen Değer |
Global solar radyasyon ve yansıtılan solar radyasyon |
|
Ölçülen Değer (Opsiyonel) |
Albedo veya solar yansıtma, net solar radyasyon |
|
SRA30-M2-D1 Spesifikasyonlar |
|
|
Konfigürasyon |
2 x SR30-M2-D1, 1 x AMF03 |
|
IEC 61724-1:2017 Uyumu |
Class A ve B PV ölçüm gereksinimlerini karşılar |
|
Kalibrasyon Belirsizliği |
< %1.2 (k=2) |
|
Isıtma |
Dahildir |
|
Ventilasyon |
Dahildir |
|
Montaj Aparatı |
15 mm çaplı montaj aparatı |
|
Çalışma Koşulları |
(-40) - (+80) oC |
|
SR30-M2-D1 Spesifikasyonlar |
|
|
Konfigürasyon |
2 x spectrally flat A Class SR30-M2-D1 piranometre |
|
Çıkış |
Modbus RS-485 |
|
Sıcaklık Yanıtı |
< ± %0.4 ((-30) - (+50) oC) |
|
Sıcaklık & Yönsel Yanıt Testi |
Raporlar mevcuttur |
|
Güç Tüketimi |
< 3 W (12 VDC) |
|
Kablo Uzunluğu |
5 m |
|
Dijital Çıkış |
|
|
Dijital Çıkış |
W/m2 (Işınım), oC (Cihaz gövde sıcaklığı), (o) Tilt açısı, % (Nem), RPM (Havalandırma hızı) |
|
İletişim Protokolü |
Modbus RS485 |
|
İletim Modu |
RTU |
|
Donanım Arayüz |
2-telli (half-duplex) RS-485 |
|
Çalışma Gerilimi |
8 – 30 VDC |
