ST-300-SS Platinyum Direnç Termometre (PRT)

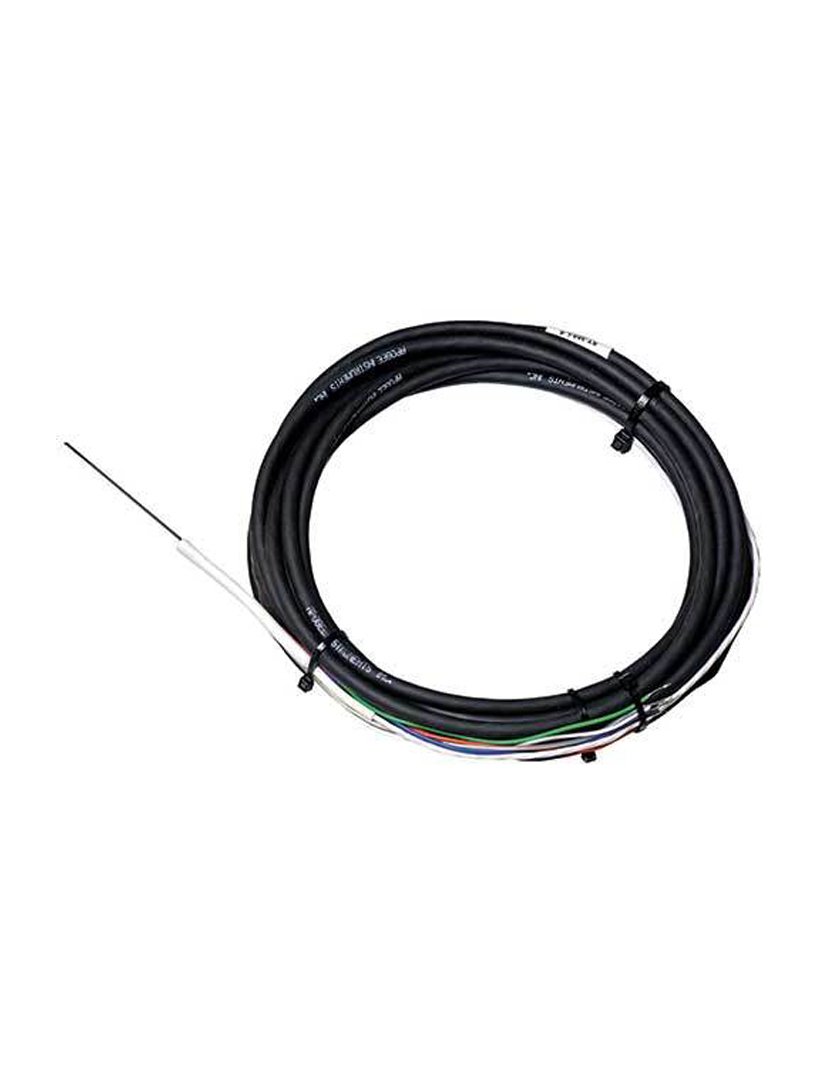

ST-300-SS, solar yük ve termal kütleyi minimize etmek için tasarlanmış, yüksek doğrulukta bir Platinyum Direnç Termometredir (PRT) (1/10 DIN). PRT kılıfının boyutları, termal kütleyi minimize edecek şekilde 3.18 mm çap ve 63.5 mm uzunluktur. Sensöre ısı transferini minimize etmek için PRT öncesi kablo beyaz ısı shrink’i ile kaplanmıştır. ST-300-SS, TS-100-SS Aspirasyonlu Radyasyon Siperi içinde hava sıcaklığı ölçümü için geliştirilmiştir.
Uygulama Alanları
- Radyasyon siperi içinde hava sıcaklığı ölçümü
|
Ölçüm Aralığı |
(-50) – (+70) oC |
|
Ölçüm Belirsizliği |
0.1 oC (-40 ~ 60 oC), 1/10 DIN |
|
Tekrarlanabilirlik |
< 0.01 oC |
|
Uzun Vadeli Sapma |
< 0.05 oC / yıl |
|
Dengeleme Süresi |
15s |
|
Kendinden Isıtma |
< 0.01 oC (tipik, 2.1 VDC pulse tahrik varsayılarak) |
|
0.09 oC (5 oC’de) (maksimum, 2.1VDC sürekli giriş tahrik varsayılarak) |
|
|
Çalışma Koşulları |
(-50) – (+70) oC, % 0-100 RH |
|
0oC’de Direnç |
100 ohm |
|
Giriş Voltajı |
2.1 V DC tahrik (tavsiye edilen) |
|
Çıkış Voltajı |
16 – 27 mV DC (Giriş tahrik 2.1 V DC varsayılarak) |
|
Çekilen Akım |
0.21 mA DC (2.1 V DC) |
|
Boyutlar |
3.18 mm çap, 57.15mm uzunluk |
|
Ağırlık |
95 g |
|
Kablo Uzunluğu |
5 metrelik çift bükümlü kaplamalı kablo. TRP jacket tipi (Yüksek suya- dayanıklılık, UV- kararlılığı, düşük sıcaklıklarda esnek olma özelliği) |
