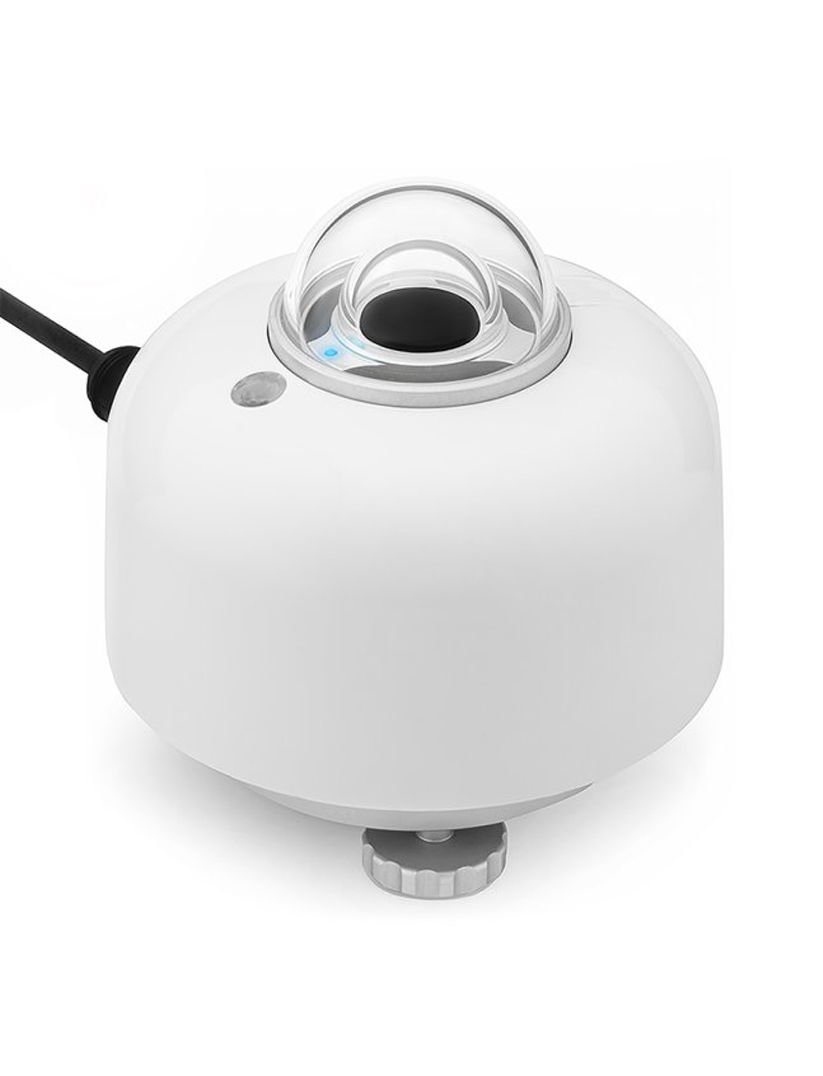

SR300-D1 Piranometre (Endüstriyel Tip Class A Isıtıcılı)
SR300-D1 piranometre, SR30 modelinin PV güç santrallerinde kullanımı için optimize edilmiş versiyonudur. SR300-D1, yüksek gerilim ve kurulum güvenliği için endüstriyel sınıf gerekliliklerine uygundur. SR300-D1, en yüksek ölçüm güvenilirliği ve doğruluğunun gerekli olduğu yerlerde kullanım için tasarlanmıştır.
- IEC 61724-1 Class A uyumlu PV sistem performans izleme için tasarlanmıştır.
- PV güç santrallerinde karşılaşılan aşırı koşullara dayanacak şekilde tasarlanmış, isteğe bağlı PD01 Dalgalanma Koruma Cihazı ile 4 kV'a yükseltilebilen entegre dalgalanma koruması.
- RS-485 izolasyonu: Sistem tasarımında güvenilir çalışma ve esneklik için galvanik izolasyon
- IEC 61326-1 "Endüstriyel ekipman" ile uyumludur - Endüstriyel Elektromanyetik Ortamlar sınıfındadır.
- Sistem tasarımcılarının yerel güvenlik yönetmeliklerine uymasını sağlar
- Optimum maliyet
|
Ölçülen Değer |
Yarıküresel solar radyasyon, sensör tilt açısı (3 komponent x,y ve z) |
|
ISO 9060:2018 Sınıfı |
Spektral olarak düz Class A piranometre |
|
IEC 61724-1:2021 Uyumu |
Class A PV gözlem sistem gereksinimlerini karşılar |
|
IEC 61724-1:2021 Uyumu |
tüm konumlar ve iklim koşullarında solar ışınım için - tek eksenli izleyici ve piranometre tilt açısı ölçümü için |
|
Kubbe Koruyucu |
DP01 dahildir |
|
LED Durum Işığı |
Güç & iletişim |
|
Cihaz Tanılama |
Sızıntı, tilt, rotasyon, ısıtma, iç nem |
|
Isıtma |
Dahildir |
|
Kalibrasyon Sertifikası |
Dahildir (ISO/IEC 17025, bölüm 7.8.1.3’e göre sınırlı içerik) |
|
Cihazın Sıcaklık Yanıt Testi |
Dahildir |
|
Sıcaklık Yanıtı |
< ± 0.4 % (-30) – (+50) °C |
|
Cihazın Yönsel Yanıt Testi |
Rapor dahildir 95° ye kadar |
|
Cihazın İvmeölçer Testi |
Rapor dahildir |
|
Tilt Ölçüm Belirsizliği |
± 1 ° (0 - 180 °) (-30) – (+50) °C |
|
Standart Kablo Uzunluğu |
3 metre |
|
EMC ve Elektriksel Darbe Bağışıklığı (3m kablo için) |
|
|
Ekipman Sınıfı |
Endüstriyel Sınıf |
|
Dalgalanma Bağışıklığı |
Seviye 2, test seviyesi 1 kV |
|
SPD01 Seçeneği İle |
Seviye 4, test seviyesi 4 kV |
|
Çalışma Alanında Elektrik Güvenliği |
|
|
Güvenlik Uyumu |
EU Low Voltage Directive (2014/35/EU) / USA National Electric Code (NFPA70) |
|
Topraklama Terminali |
Dahildir. |
|
3 Farklı Güç Modunda Çalışma (24 VDC) |
|
|
Normal – Isıtılmış, Havalandırılmış |
< 3 W |
|
Orta – Isıtılmamış, Havalandırılmış |
< 1 W |
|
Düşük – Isıtılmamış, Havalandırılmamış |
< 0,5 W |
|
Dijital İletişim |
|
|
İletişim Prokolü |
Modbus RTU |
|
RS-485 İzolasyon Voltajı |
1,5 kV |
|
Donanım Arayüzü |
2-tel RS-485 |
